Eslinga de corrente 3 Ramais - Grau 10 [com dispositivo de encurtamento]
Eslinga de corrente 3 Ramais - Grau 10 [com dispositivo de encurtamento]
De acordo com a necessidade operacional do cliente
Número de item: 2009076
3 leg Chain Assembly Exoset CRFX CFX 6 2900

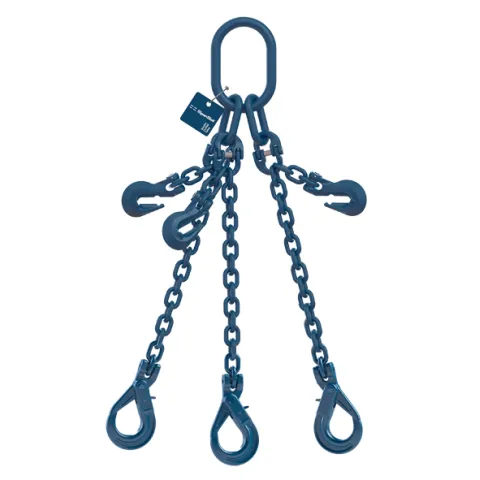

3-leg, chain assembly, with oval ring, shortable, safety hook, 6mm, WLL 2.9t
- Grau 100 com 25% mais capacidade de carga do que o grau 80.
- Possibilidade de encurtar a corrente de forma rápida e simples.
- Plaqueta de identificação.
- Possibilidade de substituição dos componentes.
- Conforme necessidade da operação.
Selecionar modelo
Para mais informações, por favor entre em contato através do telefone (24) 3360-4595 ou e-mail comercial@spanset.com.br
Os versáteis conjuntos de correntes de 3 ramais são ideais para a elevação de cargas com um ângulo de inclinação. Ao elevar corretamente as cargas com três pontos de fixação, a carga é mantida mais equilibrada e as oscilações descontroladas do pêndulo são reduzidas.
Para atender a grande variedade de movimentações diferenciadas dos segmentos de movimentação de cargas a SpanSet fabrica eslingas de acordo com a necessidade operacional do cliente. As operações são analisadas para verificar as medidas, capacidade de carga e componentes corretos para cada dispositivo.
Podem ser fabricadas com ramais de correntes, com acessórios em grau 10 ou grau 8 SpanSet. Todas as eslingas possuem plaqueta de identificação com a rastreabilidade e permitem a manutenção dos itens separadamente (após inspeção e certificação).
Além disso, as terminações também podem ser personalizadas com diferentes tipos de ganchos, manilhas e etc.
Este conjunto de corrente de encurtamento com gancho de segurança oferece inúmeras vantagens. O anel oval está ligado ao pé da corrente e ao dispositivo de encurtamento com ganchos paralelos ao mesmo tempo. Isto permite-lhe encurtar a corrente rápida e facilmente de acordo com as suas necessidades. Montamos este conjunto de corrente leve e encurtável de acordo com as suas especificações de comprimento. Utilize o nosso configurador.
Informações Técnicas do Produto
-
Grau:
100
-
Fator de segurança:
4:1
-
Gama de temperaturas:
-40° C to + 200° C
-
Cor:
Blue
-
Material principal:
Aço
-
Unidade de embalagem (PU):
pcs
-
Unidade de embalagem (PU) Conteúdo:
1
-
Dimensão L máxima:
100 m
Desenho técnico
Informações variadas
| Número de item | Nome do item | Carga Limite de Trabalho (WLL) | Peso do metro adicional | Carga Limite de Trabalho (WLL) | Peso do 1º metro | Dimensão L min | Diâmetro da corrente | CMU [kg] 0°- 45º 0°- 45º [kg] 0°- 45º [kg] 0°- 45º [kg] 0°- 45º [kg | CMU [Kg] 45°- 60° | CMU [t] 45° - 60° CMU [t] 45° - 60° CMU [t] 45°- 60° | CMU [t] 0°- 45° CMU [t] 0°- 45° CMU [t] 0°- 45° | Anel principal | Elemento de ligação | Shortener | Cadeia | Ganchos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2009076 | 3 leg Chain Assembly Exoset CRFX CFX 6 2900 | 2900 kg | 2.9 t | 0.328 m | 6 mm | 2900 kg | 2100 kg | 2.1 t | 2.9 t |
Exoset three part Masterlink UMTS-6-10 G10 3.5t |
Malha de ligação - GR100 CLX-6-10 G10 1.4t |
Exoset shortening hook CFX-6-10 G10 1.4t |
Corrente Exoset KLX-6-10 |
Exoset safety hook CRFX-6-10 G10 1.4t |
||
| 2009078 | 3 leg Chain Assembly Exoset CRFX CFX 8 5200 | 5200 kg | 5.2 t | 0.412 m | 8 mm | 5200 kg | 3700 kg | 3.7 t | 5.2 t |
Exoset three part Masterlink UMTS-8-10 G10 6.5t |
Malha de ligação - GR100 CLX-8-10 G10 2.5t |
Exoset shortening hook CFX-8-10 G10 2.5t |
Corrente Exoset KLX-8-10 |
Exoset safety hook CRFX-8-10 G10 2.5t |
||
| 2009079 | 3 leg Chain Assembly Exoset CBX CFX 8 5200 | 5200 kg | 5.2 t | 0.384 m | 8 mm | 5200 kg | 3700 kg | 3.7 t | 5.2 t |
Exoset three part Masterlink UMTS-8-10 G10 6.5t |
Malha de ligação - GR100 CLX-8-10 G10 2.5t |
Exoset shortening hook CFX-8-10 G10 2.5t |
Corrente Exoset KLX-8-10 |
Exoset load hook CBX-8-10 G10 2.5t |
||
| 2009080 | 3 leg Chain Assembly Exoset CRFX CFX 10 8400 | 8400 kg | 8.4 t | 0.478 m | 10 mm | 8400 kg | 6000 kg | 6 t | 8.4 t |
Exoset three part Masterlink UMTS-10-10 G10 11t |
Malha de ligação - GR100 CLX-10-10 G10 4t |
Exoset shortening hook CFX-10-10 G10 4t |
Corrente Exoset KLX-10-10 |
Exoset safety hook CRFX-10-10 G10 4t |
||
| 2009081 | 3 leg Chain Assembly Exoset CBX CFX 10 8400 | 8400 kg | 8.4 t | 0.445 m | 10 mm | 8400 kg | 6000 kg | 6 t | 8.4 t |
Exoset three part Masterlink UMTS-10-10 G10 11t |
Malha de ligação - GR100 CLX-10-10 G10 4t |
Exoset shortening hook CFX-10-10 G10 4t |
Corrente Exoset KLX-10-10 |
Exoset load hook CBX-10-10 G10 4t |
||
| 2009082 | 3 leg Chain Assembly Exoset CRFX CFX 13 13600 | 13600 kg | 13.6 t | 0.637 m | 13 mm | 13600 kg | 9700 kg | 9.7 t | 13.6 t |
Exoset three part Masterlink UMTS-13-10 G10 17.5t |
Malha de ligação - GR100 CLX-13-10 G10 6.7t |
Exoset shortening hook CFX-13-10 G10 6.7t |
Corrente Exoset KLX-13-10 |
Exoset safety hook CRFX-13-10 G10 6.7t |
||
| 2009083 | 3 leg Chain Assembly Exoset CBX CFX 13 13600 | 13600 kg | 13.6 t | 0.593 m | 13 mm | 13600 kg | 9700 kg | 9.7 t | 13.6 t |
Exoset three part Masterlink UMTS-13-10 G10 17.5t |
Malha de ligação - GR100 CLX-13-10 G10 6.7t |
Exoset shortening hook CFX-13-10 G10 6.7t |
Corrente Exoset KLX-13-10 |
Exoset load hook CBX-13-10 G10 6.7t |
||
| 2009084 | 3 leg Chain Assembly Exoset CRFX CFX 16 21000 | 21000 kg | 21 t | 0.704 m | 16 mm | 21000 kg | 15000 kg | 15 t | 21 t |
Exoset three part Masterlink UMTS-16-10 G10 21.2t |
Malha de ligação - GR100 CLX-16-10 G10 10t |
Exoset shortening hook CFX-16-10 G10 10t |
Corrente Exoset KLX-16-10 |
Exoset safety hook CRFX-16-10 G10 10t |
||
| 2009085 | 3 leg Chain Assembly Exoset CBX CFX 16 21000 | 21000 kg | 21 t | 0.644 m | 16 mm | 21000 kg | 15000 kg | 15 t | 21 t |
Exoset three part Masterlink UMTS-16-10 G10 21.2t |
Malha de ligação - GR100 CLX-16-10 G10 10t |
Exoset shortening hook CFX-16-10 G10 10t |
Corrente Exoset KLX-16-10 |
Exoset load hook CBX-16-10 G10 10t |
||
| 2026128 | 3 leg Chain Assembly Exoset CSHC CGH 6 2900 | 2900 kg | 2.7 kg/m | 2.9 t | 5.9 kg | 0.303 m | 6 mm | 2900 kg | 2100 kg | 2.1 t | 2.9 t |
Anel - 3 e 4 Exoset® - GR100 MLA-6-10 |
Malha de ligação Exoset® - GR100 HCE-6-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-6-10 |
Corrente Exoset KLX-6-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-6-10 |
| 2026129 | 3 leg Chain Assembly Exoset CSHC CGH 8 5200 | 5200 kg | 4.8 kg/m | 5.2 t | 10.3 kg | 0.384 m | 8 mm | 5200 kg | 3700 kg | 3.7 t | 5.2 t |
Anel - 3 e 4 Exoset® - GR100 MLA-8-10 |
Malha de ligação Exoset® - GR100 HCE-8-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-8-10 |
Corrente Exoset KLX-8-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-8-10 |
| 2026130 | 3 leg Chain Assembly Exoset CSHC CGH 10 8400 | 8400 kg | 7.5 kg/m | 8.4 t | 17 kg | 0.445 m | 10 mm | 8400 kg | 6000 kg | 6 t | 8.4 t |
Anel - 3 e 4 Exoset® - GR100 MLA-10-10 |
Malha de ligação Exoset® - GR100 HCE-10-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-10-10 |
Corrente Exoset KLX-10-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-10-10 |
| 2026131 | 3 leg Chain Assembly Exoset CSHC CGH 13 13600 | 14000 kg | 12.9 kg/m | 14 t | 39.3 kg | 0.593 m | 13 mm | 14000 kg | 10000 kg | 10 t | 14 t |
Anel - 3 e 4 Exoset® - GR100 MLA-13-10 |
Malha de ligação Exoset® - GR100 HCE-13-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-13-10 |
Corrente Exoset KLX-13-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-13-10 |
| 2026132 | 3 leg Chain Assembly Exoset CSHC CGH 16 21000 | 21000 kg | 19.5 kg/m | 21 t | 49.3 kg | 0.644 m | 16 mm | 21000 kg | 15000 kg | 15 t | 21 t |
Anel - 3 e 4 Exoset® - GR100 MLA-16-10 |
Malha de ligação Exoset® - GR100 HCE-16-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-16-10 |
Corrente Exoset KLX-16-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-16-10 |
| 2026133 | 3 leg Chain Assembly Exoset CSLH CGH 6 2900 | 2900 kg | 2.7 kg/m | 2.9 t | 5.9 kg | 0.328 m | 6 mm | 2900 kg | 2100 kg | 2.1 t | 2.9 t |
Anel - 3 e 4 Exoset® - GR100 MLA-6-10 |
Malha de ligação Exoset® - GR100 HCE-6-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-6-10 |
Corrente Exoset KLX-6-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-6-10 |
| 2026134 | 3 leg Chain Assembly Exoset CSLH CGH 8 5200 | 5200 kg | 4.8 kg/m | 5.2 t | 10.3 kg | 0.412 m | 8 mm | 5200 kg | 3700 kg | 3.7 t | 5.2 t |
Anel - 3 e 4 Exoset® - GR100 MLA-8-10 |
Malha de ligação Exoset® - GR100 HCE-8-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-8-10 |
Corrente Exoset KLX-8-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-8-10 |
| 2026135 | 3 leg Chain Assembly Exoset CSLH CGH 10 8400 | 8400 kg | 7.5 kg/m | 8.4 t | 17 kg | 0.478 m | 10 mm | 8400 kg | 6000 kg | 6 t | 8.4 t |
Anel - 3 e 4 Exoset® - GR100 MLA-10-10 |
Malha de ligação Exoset® - GR100 HCE-10-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-10-10 |
Corrente Exoset KLX-10-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-10-10 |
| 2026136 | 3 leg Chain Assembly Exoset CSLH CGH 13 13600 | 14000 kg | 12.9 kg/m | 14 t | 31.9 kg | 0.637 m | 13 mm | 14000 kg | 10000 kg | 10 t | 14 t |
Anel - 3 e 4 Exoset® - GR100 MLA-13-10 |
Malha de ligação Exoset® - GR100 HCE-13-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-13-10 |
Corrente Exoset KLX-13-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-13-10 |
| 2026137 | 3 leg Chain Assembly Exoset CSLH CGH 16 21000 | 21000 kg | 19.5 kg/m | 21 t | 49.3 kg | 0.704 m | 16 mm | 21000 kg | 15000 kg | 15 t | 21 t |
Anel - 3 e 4 Exoset® - GR100 MLA-16-10 |
Malha de ligação Exoset® - GR100 HCE-16-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-16-10 |
Corrente Exoset KLX-16-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-16-10 |
