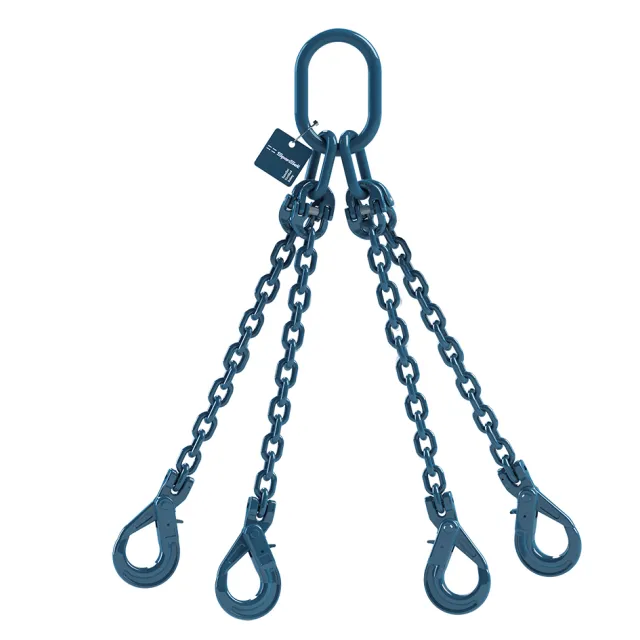

Eslinga de corrente com 4 ramais - Grau 10
Eslinga de corrente com 4 ramais - Grau 10
De acordo com a necessidade operacional do cliente
Número de item: 2009112
4leg Chain Assembly Exoset CRFX 6 2900
4-leg, chain assembly, 3-part ring assembly with flat part, safety hook, 6mm, WLL 2.9t
- Grau 10 com capacidade de carga 25% maior do que o grau 8.
- Plaqueta de identificação.
- Possibilidade de substituição dos componentes.
- Conforme necessidade da operação.
Selecionar modelo
Para mais informações, por favor entre em contato através do telefone (24) 3360-4595 ou e-mail comercial@spanset.com.br
+ 25% de capacidade de carga maior
Aço de grau 100
RFID opcional
Adaptável à inserção de RFID
Todos os equipamentos SpanSet podem ser equipados com um transponder RFID para gerenciamento de ativos com o IDXpert.
Para atender a grande variedade de movimentações diferenciadas dos segmentos de movimentação de cargas a SpanSet fabrica eslingas de acordo com a necessidade operacional do cliente. As operações são analisadas para verificar as medidas, capacidade de carga e componentes corretos para cada dispositivo.
Podem ser fabricadas com ramais de correntes, com acessórios em grau 10 ou grau 8 SpanSet. Todos as eslingas possuem plaqueta de identificação com a rastreabilidade e permitem a manutenção dos itens em separado (após inspeção e certificação).
Além disso, as terminações também podem ser personalizadas com diferentes tipos de ganchos, manilhas e etc.
Informações Técnicas do Produto
-
Grau:
100
-
Fator de segurança:
4:1
-
Gama de temperaturas:
-40° C to + 200° C
-
Cor:
Blue
-
Material principal:
Aço
-
Unidade de embalagem (PU):
pcs
-
Unidade de embalagem (PU) Conteúdo:
1
-
Dimensão L máxima:
100 m
Desenho técnico
Informações variadas
| Número de item | Nome do item | Carga Limite de Trabalho (WLL) | Peso do metro adicional | Carga Limite de Trabalho (WLL) | Peso do 1º metro | Dimensão L min | Diâmetro da corrente | CMU [kg] 0°- 45º 0°- 45º [kg] 0°- 45º [kg] 0°- 45º [kg] 0°- 45º [kg | CMU [Kg] 45°- 60° | CMU [t] 45° - 60° CMU [t] 45° - 60° CMU [t] 45°- 60° | CMU [t] 0°- 45° CMU [t] 0°- 45° CMU [t] 0°- 45° | Anel principal | Elemento de ligação | Cadeia | Ganchos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2009112 | 4leg Chain Assembly Exoset CRFX 6 2900 | 2900 kg | 2.9 t | 0.328 m | 6 mm | 2900 kg | 2100 kg | 2.1 t | 2.9 t |
Exoset three part Masterlink UMTS-6-10 G10 3.5t |
Malha de ligação - GR100 CLX-6-10 G10 1.4t |
Corrente Exoset KLX-6-10 |
Exoset safety hook CRFX-6-10 G10 1.4t |
||
| 2009113 | 4leg Chain Assembly Exoset CBX 6 2900 | 2900 kg | 2.9 t | 0.303 m | 6 mm | 2900 kg | 2100 kg | 2.1 t | 2.9 t |
Exoset three part Masterlink UMTS-6-10 G10 3.5t |
Malha de ligação - GR100 CLX-6-10 G10 1.4t |
Corrente Exoset KLX-6-10 |
Exoset load hook CBX-6-10 G10 1.4t |
||
| 2009114 | 4leg Chain Assembly Exoset CRFX 8 5200 | 5200 kg | 5.2 t | 0.412 m | 8 mm | 5200 kg | 3700 kg | 3.7 t | 5.2 t |
Exoset three part Masterlink UMTS-8-10 G10 6.5t |
Malha de ligação - GR100 CLX-8-10 G10 2.5t |
Corrente Exoset KLX-8-10 |
Exoset safety hook CRFX-8-10 G10 2.5t |
||
| 2009115 | 4leg Chain Assembly Exoset CBX 8 5200 | 5200 kg | 5.2 t | 0.384 m | 8 mm | 5200 kg | 3700 kg | 3.7 t | 5.2 t |
Exoset three part Masterlink UMTS-8-10 G10 6.5t |
Malha de ligação - GR100 CLX-8-10 G10 2.5t |
Corrente Exoset KLX-8-10 |
Exoset load hook CBX-8-10 G10 2.5t |
||
| 2009116 | 4leg Chain Assembly Exoset CRFX 10 8400 | 8400 kg | 8.4 t | 0.478 m | 10 mm | 8400 kg | 6000 kg | 6 t | 8.4 t |
Exoset three part Masterlink UMTS-10-10 G10 11t |
Malha de ligação - GR100 CLX-10-10 G10 4t |
Corrente Exoset KLX-10-10 |
Exoset safety hook CRFX-10-10 G10 4t |
||
| 2009117 | 4leg Chain Assembly Exoset CBX 10 8400 | 8400 kg | 8.4 t | 0.445 m | 10 mm | 8400 kg | 6000 kg | 6 t | 8.4 t |
Exoset three part Masterlink UMTS-10-10 G10 11t |
Malha de ligação - GR100 CLX-10-10 G10 4t |
Corrente Exoset KLX-10-10 |
Exoset load hook CBX-10-10 G10 4t |
||
| 2009118 | 4leg Chain Assembly Exoset CRFX 13 13600 | 13600 kg | 13.6 t | 0.637 m | 13 mm | 13600 kg | 9700 kg | 9.7 t | 13.6 t |
Exoset three part Masterlink UMTS-13-10 G10 17.5t |
Malha de ligação - GR100 CLX-13-10 G10 6.7t |
Corrente Exoset KLX-13-10 |
Exoset safety hook CRFX-13-10 G10 6.7t |
||
| 2009119 | 4leg Chain Assembly Exoset CBX 13 13600 | 13600 kg | 13.6 t | 0.593 m | 13 mm | 13600 kg | 9700 kg | 9.7 t | 13.6 t |
Exoset three part Masterlink UMTS-13-10 G10 17.5t |
Malha de ligação - GR100 CLX-13-10 G10 6.7t |
Corrente Exoset KLX-13-10 |
Exoset load hook CBX-13-10 G10 6.7t |
||
| 2009120 | 4leg Chain Assembly Exoset CRFX 16 21000 | 21000 kg | 21 t | 0.704 m | 16 mm | 21000 kg | 15000 kg | 15 t | 21 t |
Exoset three part Masterlink UMTS-16-10 G10 21.2t |
Malha de ligação - GR100 CLX-16-10 G10 10t |
Corrente Exoset KLX-16-10 |
Exoset safety hook CRFX-16-10 G10 10t |
||
| 2009121 | 4leg Chain Assembly Exoset CBX 16 21000 | 21000 kg | 21 t | 0.644 m | 16 mm | 21000 kg | 15000 kg | 15 t | 21 t |
Exoset three part Masterlink UMTS-16-10 G10 21.2t |
Malha de ligação - GR100 CLX-16-10 G10 10t |
Corrente Exoset KLX-16-10 |
Exoset load hook CBX-16-10 G10 10t |
||
| 2026165 | 4leg Exoset CSHC 6 2900 | 2900 kg | 3.6 kg/m | 2.9 t | 7 kg | 0.303 m | 6 mm | 2900 kg | 2100 kg | 2.1 t | 2.9 t |
Anel - 3 e 4 Exoset® - GR100 MLA-6-10 |
Malha de ligação Exoset® - GR100 HCE-6-10 |
Corrente Exoset KLX-6-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-6-10 |
| 2026166 | 4leg Exoset CSHC 8 5200 | 5200 kg | 6.4 kg/m | 5.2 t | 8.4 kg | 0.384 m | 8 mm | 5200 kg | 3700 kg | 3.7 t | 5.2 t |
Anel - 3 e 4 Exoset® - GR100 MLA-8-10 |
Malha de ligação Exoset® - GR100 HCE-8-10 |
Corrente Exoset KLX-8-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-8-10 |
| 2026167 | 4leg Exoset CSHC 10 8400 | 8400 kg | 10 kg/m | 8.4 t | 17.2 kg | 0.445 m | 10 mm | 8400 kg | 6000 kg | 6 t | 8.4 t |
Anel - 3 e 4 Exoset® - GR100 MLA-10-10 |
Malha de ligação Exoset® - GR100 HCE-10-10 |
Corrente Exoset KLX-10-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-10-10 |
| 2026168 | 4leg Exoset CSHC 13 13600 | 14000 kg | 17.2 kg/m | 14 t | 31.5 kg | 0.593 m | 13 mm | 14000 kg | 10000 kg | 10 t | 14 t |
Anel - 3 e 4 Exoset® - GR100 MLA-13-10 |
Malha de ligação Exoset® - GR100 HCE-13-10 |
Corrente Exoset KLX-13-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-13-10 |
| 2026169 | 4leg Exoset CSHC 16 21000 | 21000 kg | 26 kg/m | 21 t | 51 kg | 0.644 m | 16 mm | 21000 kg | 15000 kg | 15 t | 21 t |
Anel - 3 e 4 Exoset® - GR100 MLA-16-10 |
Malha de ligação Exoset® - GR100 HCE-16-10 |
Corrente Exoset KLX-16-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-16-10 |
| 2026170 | 4leg Exoset CSLH 6 2900 | 2900 kg | 3.6 kg/m | 2.9 t | 7 kg | 0.328 m | 6 mm | 2900 kg | 2100 kg | 2.1 t | 2.9 t |
Anel - 3 e 4 Exoset® - GR100 MLA-6-10 |
Malha de ligação Exoset® - GR100 HCE-6-10 |
Corrente Exoset KLX-6-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-6-10 |
| 2026171 | 4leg Exoset CSLH 8 5200 | 5200 kg | 6.4 kg/m | 5.2 t | 8.4 kg | 0.412 m | 8 mm | 5200 kg | 3700 kg | 3.7 t | 5.2 t |
Anel - 3 e 4 Exoset® - GR100 MLA-8-10 |
Malha de ligação Exoset® - GR100 HCE-8-10 |
Corrente Exoset KLX-8-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-8-10 |
| 2026172 | 4leg Exoset CSLH 10 8400 | 8400 kg | 10 kg/m | 8.4 t | 17.2 kg | 0.478 m | 10 mm | 8400 kg | 6000 kg | 6 t | 8.4 t |
Anel - 3 e 4 Exoset® - GR100 MLA-10-10 |
Malha de ligação Exoset® - GR100 HCE-10-10 |
Corrente Exoset KLX-10-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-10-10 |
| 2026173 | 4leg Exoset CSLH 13 13600 | 14000 kg | 17.2 kg/m | 14 t | 31.5 kg | 0.637 m | 13 mm | 14000 kg | 10000 kg | 10 t | 14 t |
Anel - 3 e 4 Exoset® - GR100 MLA-13-10 |
Malha de ligação Exoset® - GR100 HCE-13-10 |
Corrente Exoset KLX-13-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-13-10 |
| 2026174 | 4leg Exoset CSLH 16 21000 | 21000 kg | 26 kg/m | 21 t | 51 kg | 0.704 m | 16 mm | 21000 kg | 15000 kg | 15 t | 21 t |
Anel - 3 e 4 Exoset® - GR100 MLA-16-10 |
Malha de ligação Exoset® - GR100 HCE-16-10 |
Corrente Exoset KLX-16-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-16-10 |
