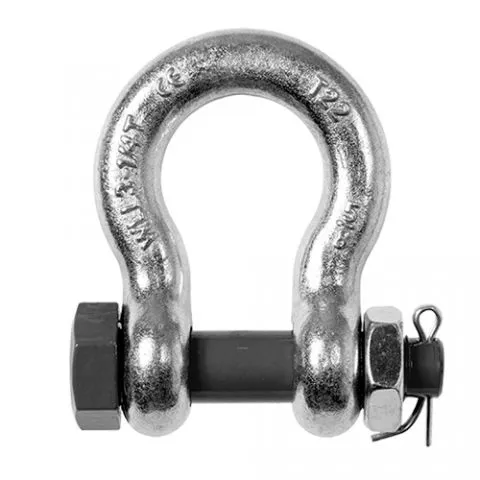

Manilha Lariat com cavilha de bloqueio e porca de bloqueio
Manilha Lariat com cavilha de bloqueio e porca de bloqueio
Double safety which prevents accidental unscrewing of the pin
- Bolt and cotter pin ensures secure closure for additonal safety
- Galvanization assures long-term durability
- With embossed WLL and CE mark
- Suitable for both one-leg and multi-leg systems
- US Fed Specification / Black Pin
Seleccione o modelo
Galvanizado
A galvanização garante uma longa vida útil.
Dupla segurança
Dupla segurança (cavilha e parafuso de segurança)
Bow Shackle with Safety Bolt
This shackle offers a double safety (split pin and safety bolt) which prevents accidental unscrewing of the pin.
Long-term durability is assured due to the galvanization of the steel. Bow Shackles are suitable for both one-leg and multi-leg systems and are available in a range with a working load limit from 0.5 up to 55 ton.
*Dimensions are given as an indication only.
Please contact customersupport@spanset.co.uk if you have specific dimensional requirements.
Informação técnica
-
Fator de segurança:
6:1
-
Tipo de manilha:
bow shackle
-
Parafuso da manilha:
safety bolt
-
Normas:
EN 13889
-
Cor:
Cinza
-
Material principal:
Aço
-
Unidade de embalagem (PU):
pcs
-
Unidade de embalagem (PU) Contém:
1
-
Gama de temperaturas:
-20 °C to + 200 °C
Referências

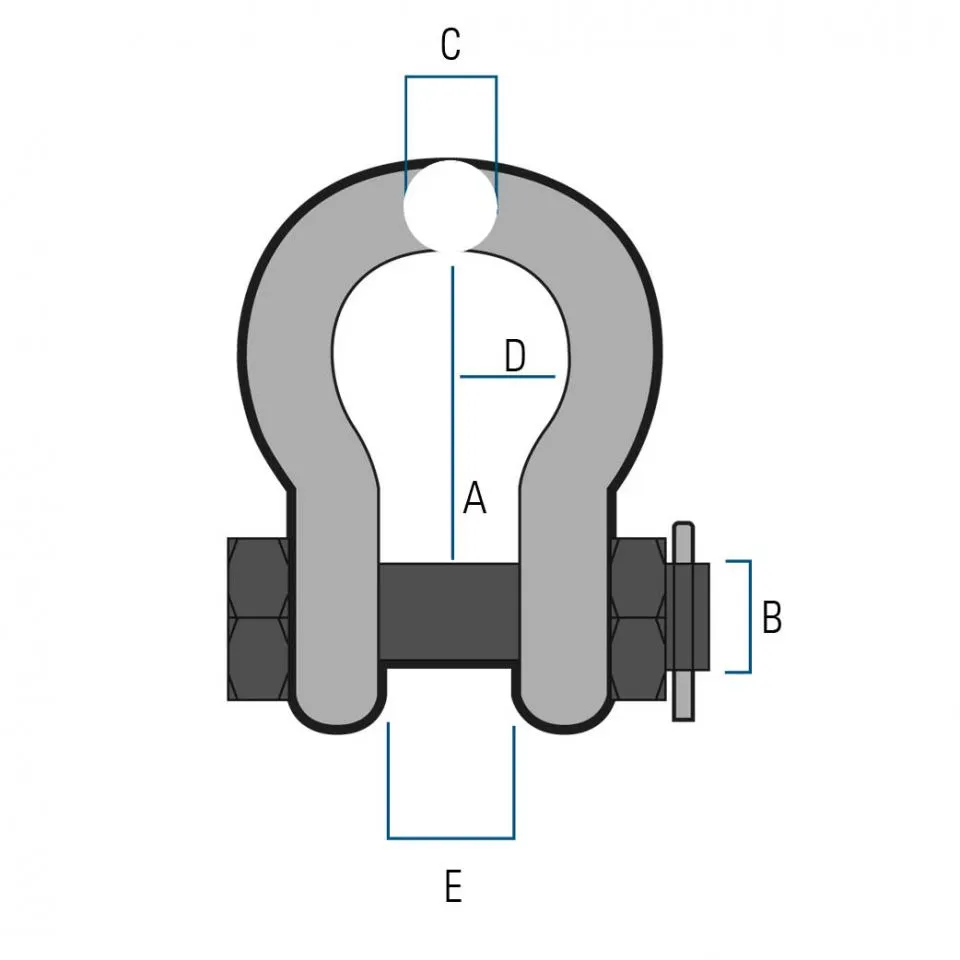

Código | Referência | CMU | CMU | Dimensão D | Dimensão C | Dimensão A | Dimensão B | Dimensão E |
---|---|---|---|---|---|---|---|---|
2025760 | G4-6-005 | 500 kg | 0.5 t | 10 | 6 | 28.5 | 8 | 13 |
2025761 | G4-6-007 | 750 kg | 0.75 t | 10.5 | 8 | 31 | 10 | 14 |
2025762 | G4-6-010 | 1000 kg | 1 t | 13 | 10 | 37 | 11 | 17 |
2025763 | G4-6-015 | 1500 kg | 1.5 t | 14.5 | 11 | 43 | 13 | 18 |
2025764 | G4-6-020 | 2000 kg | 2 t | 16.5 | 13 | 48 | 16 | 21 |
2025765 | G4-6-032 | 3250 kg | 3.25 t | 21.5 | 16 | 60 | 19 | 27 |
2025766 | G4-6-047 | 4750 kg | 4.75 t | 25.5 | 19 | 71 | 22 | 32 |
2025767 | G4-6-065 | 6500 kg | 6.5 t | 29 | 22 | 84 | 25 | 37 |
2025768 | G4-6-085 | 8500 kg | 8.5 t | 34 | 25 | 95 | 28 | 43 |
2025769 | G4-6-095 | 9500 kg | 9.5 t | 37 | 30 | 108 | 32 | 46 |
2025770 | G4-6-120 | 12000 kg | 12 t | 41 | 32 | 119 | 35 | 51 |
2025771 | G4-6-135 | 13500 kg | 13.5 t | 45 | 35 | 132 | 38 | 57 |
2025772 | G4-6-170 | 17000 kg | 17 t | 49 | 40 | 146 | 40 | 60 |
2025773 | G4-6-250 | 25000 kg | 25 t | 63.5 | 45 | 178 | 45 | 73 |
2025774 | G4-6-350 | 35000 kg | 35 t | 73 | 50 | 197 | 50 | 83 |
2025775 | G4-6-550 | 55000 kg | 55 t | 90 | 65 | 230 | 65 | 105 |
