Grilli Green Pin a omega con perno a vite

Grilli Green Pin a omega con perno a vite

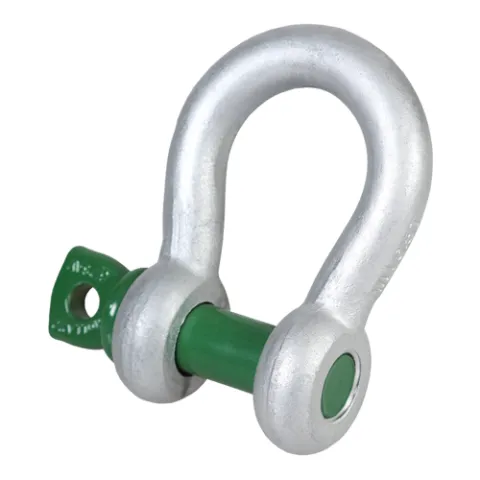

Grillo di prua standard con perno a vite

Numero di articolo: 2009122
GreenPin B SCP 0.33t
GreenPin B SCP 0.33t
  • Perno a vite per un rapido (dis)montaggio
  • La zincatura assicura una lunga durata
  • Adatto sia per sistemi a una gamba che a più gambe
  • Conforme a un'ampia gamma di certificazioni (ad es. DNV GL)
  • Con WLL in rilievo
  • Grado 60

Seleziona modello

Questo prodotto non è attualmente disponibile per gli acquisti online. Per effettuare un ordine chiama il nostro servizio clienti al numero 0118169744 o invia un'e-mail a shop@spanset.it
...

Acciaio grado 60

...

Galvanizzato

La zincatura garantisce una lunga durata.

...

Acciaio temprato e rinvenuto

Il grillo di prua Green Pin® SC è un grillo di prua con collare a vite. Il perno a vite consente un rapido (dis)montaggio, rendendo il grillo perfetto per le attività di rigging in cui il montaggio e lo smontaggio avvengono con una certa frequenza. Il grillo Green Pin® Bow Shackle SC può essere utilizzato sia per sistemi a una gamba che a più gambe. Grazie alla zincatura del grillo, la sua durata nel tempo è assicurata. Il design del grillo riduce l'usura della fune metallica, poiché la filettatura della vite è nascosta in una camera. Particolarmente importante per l'uso in mare aperto, il grillo Green Pin® Bow Shackle SC è conforme a un'ampia gamma di certificazioni di società di classe come DNV GL. Il grillo è disponibile in una gamma con un limite di carico di lavoro da 0,33 a 55 tonnellate.

Informazioni tecniche sul prodotto

  • Grado: 60
  • Fattore di sicurezza: 6:1
  • Tipo di grillo: bow shackle
  • Dado del grillo: screw collar pin
  • Norme: EN 13889
  • Intervallo di temperatura: -40° C to + 200° C
  • Materiale principale: Acciaio
  • Packaging Unit (PU): pcs
  • Packaging Unit (PU) Contenuto: 1
  • Intervallo di temperatura: -40 °F to 392 °F

Disegni tecnici

Numero di articolo Nome dell'articolo WLL Peso netto WLL Dimensione Lungh. Dimensione Alt. Dimensione F Dimensione C Dimensione H Dimensione A Dimensione B Dimensione E Diametro in pollici
2009122 GreenPin B SCP 0.33t 330 kg 0.03 kg 0.33 t 26 5 12 22 36 10 6 16 0.1875 in
2009123 GreenPin B SCP 0.5t 500 kg 0.05 kg 0.5 t 34 7 16.5 29 48.5 12 8 20 0.25 in
2009124 GreenPin B SCP 0.75t 750 kg 0.1 kg 0.75 t 40 9 20 32 56 13 10 22 0.3125 in
2009125 GreenPin B SCP 1t 1000 kg 0.14 kg 1 t 46 10 22.5 36.5 63.5 17 11 26 0.375 in
2009126 GreenPin B SCP 1.5t 1500 kg 0.19 kg 1.5 t 51 11 26.5 43 74 19 13 29 0.4375 in
2009127 GreenPin B SCP 2t 2000 kg 0.36 kg 2 t 58 13.5 34 51 89 22 16 32 0.5 in
2009128 GreenPin B SCP 3.25t 3250 kg 0.63 kg 3.25 t 75 16 40 64 110 27 19 43 0.625 in
2009129 GreenPin B SCP 4.75t 4750 kg 1.01 kg 4.75 t 89 19 46 76 129 31 22 51 0.75 in
2009130 GreenPin B SCP 6.5t 6500 kg 1.5 kg 6.5 t 102 22 52 83 144 36 25 58 0.875 in
2009131 GreenPin B SCP 8.5t 8500 kg 2.3 kg 8.5 t 118 25 59 95 164 43 28 68 1 in
2009132 GreenPin B SCP 9.5t 9500 kg 3.24 kg 9.5 t 103 28 66 108 185 47 32 75 1.125 in
2009133 GreenPin B SCP 12t 12000 kg 4.4 kg 12 t 147 32 72 115 201 51 35 83 1.25 in
2009134 GreenPin B SCP 13.5t 13500 kg 6 kg 13.5 t 162 35 80 133 227 57 38 92 1.375 in
2009135 GreenPin B SCP 17t 17000 kg 7.5 kg 17 t 175 38 88 146 249 60 42 99 1.5 in
2009136 GreenPin B SCP 25t 25000 kg 14 kg 25 t 216 45 103 178 300 74 50 126 1.75 in
2009137 GreenPin B SCP 35t 35000 kg 18.9 kg 35 t 238 50 111 197 331 83 57 138 2 in
2009138 GreenPin B SCP 42.5t 42500 kg 26.3 kg 42.5 t 274 57 130 222 377 95 65 160 2.25 in
2009139 GreenPin B SCP 55t 55000 kg 37.15 kg 55 t 310 65 145 260 433 105 70 180 2.5 in
