Sistema di contrappesi
Sistema di contrappesi
Accesso multiplo a spazi confinati nella stessa area dove è richiesta una portata maggiore
- Capacità di 164 kg
- Può essere utilizzato insieme a un portapesi di controbilanciamento o a un gruppo cuscinetto per ruote quando si utilizza un veicolo
- Il braccio della gru ha un punto di ancoraggio da 2270 kg
- Soddisfa o supera gli standard AS/NZS 5532, CSA, ANSI, OSHA, CSST e CE
Questo sistema di contrappeso è progettato per l'accesso multiplo a spazi ristretti nella stessa area in cui è richiesta la portata extra del braccio della gru da 1.200 mm.
Inoltre, può essere utilizzato in aree in cui non è possibile una base fissa. Il sistema è composto da un'unità centrale alla quale possono essere aggiunti numerosi equipaggiamenti opzionali, tra cui prolunghe, regolazione delle gambe e opzioni di ancoraggio.
Con una capacità di carico di 163 kg, questo sistema può essere utilizzato insieme a un portapesi di controbilanciamento o a un gruppo cuscinetto per ruote quando si utilizza un veicolo. Il braccio della gru ha un punto di ancoraggio da 2270 kg.

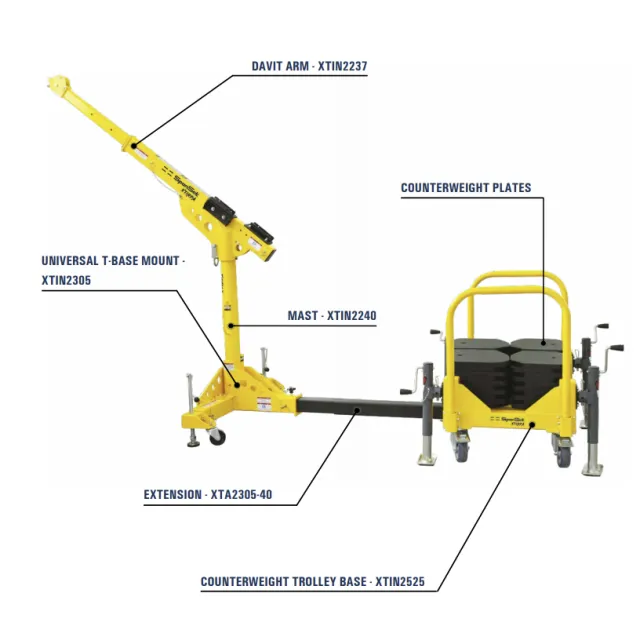

Componenti principali del sistema da 1219 mm
XTIN2237 1219 mm (48") - Braccio gru
Dotato di staffa per linea vita retrattile per facilitare l'accesso agli spazi ristretti. Da utilizzare con il palo XTIN2426, XTIN2240 o XTIN2313 e una base adeguata. Estendibile a 762 mm, 914 mm e 1219 mm. Dotato di punto di ancoraggio da 22kN.
Materiale: alluminio
Dimensioni: L 1422-1965 mm x L 165 mm x A 977-1326 mm
Peso: 23 chilogrammi
XTIN2426, XTIN2240, XTIN2313 - Albero
Da utilizzare con il braccio gru XTIN2237 e relativi adattatori o con un sistema di contrappesi.
Materiale: alluminio
XTIN2426 - Lunghezza 508 mm (5 kg)
XTIN2240 - Lunghezza 1.067 mm (10 kg)
XTIN2313 - Lunghezza 1521 mm (15 kg)
XTIN2305 Base stabilizzante universale a "T"
Da utilizzare con l'albero e il braccio della gru XTIN2237. Dotato di piedini stabilizzatori avvitati per semplificare le operazioni di livellamento e di ruote per un facile trasporto.
*Angolo di lavoro consentito.
Materiale: alluminio
Dimensioni: L 1740 mm x L 559 mm x A 475 mm
Peso: 33 kg
XTIN2525 Carrello con contrappeso
La base del sistema per spazi ristretti con contrappeso portatile si collega al supporto con base a T XTIN2305 tramite l'estensione XTA2305-40. Funge da punto di ancoraggio certificato. Da utilizzare con il montante XTIN2240 e il braccio della gru XTIN2237.
Materiale: acciaio e alluminio
Dimensioni: L 1308 mm x L 1206 mm x A 1090-1281 mm
Peso: 220kg
XTA2525-17 Piastre contrappeso
Da installare con le aste XTA2525-06 sul carrello contrappesi XTIN2525 oppure con le aste XTA2305-100 sul supporto contrappesi XTA2305-90. Il numero di piastre necessarie varia a seconda del braccio della gru utilizzato.
Materiale: acciaio
Dimensioni: L 406 mm x L 305 mm x A 25,4 mm
Peso: 22,7 kg
NOTA: Pesi: ora è possibile utilizzare pesi da palestra di provenienza locale per i pesi del sistema di contrappesi. Parla con il tuo rappresentante SpanSet per maggiori dettagli.
Diametro del foro del perno del peso: 29,5 mm e diametro massimo della larghezza di 457 mm
XTA2305-40 Prolunga per supporto contrappeso
Prolunga aggiuntiva utilizzata per aumentare la distanza tra l'ancoraggio e la base stabilizzatrice a "T" XTIN2305.
Materiale: acciaio zincato
Dimensioni: L 2438 mm
Peso: 44kg
