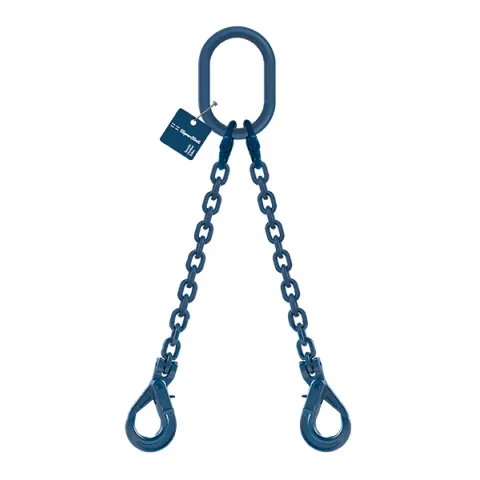

Eslinga de corrente com 2 ramais - Grau 10
Eslinga de corrente com 2 ramais - Grau 10
De acordo com a necessidade operacional do cliente
- Grau 10 com capacidade de carga 25% maior do que o grau 8.
- Plaqueta de identificação.
- Possibilidade de substituição dos componentes.
- Conforme necessidade da operação.
Selecionar modelo
+ 25% de capacidade de carga maior
Aço de grau 100
RFID opcional
Adaptável à inserção de RFID
Todos os equipamentos SpanSet podem ser equipados com um transponder RFID para gerenciamento de ativos com o IDXpert.
Para atender a grande variedade de movimentações diferenciadas dos segmentos de movimentação de cargas a SpanSet fabrica eslingas de acordo com a necessidade operacional do cliente. As operações são analisadas para verificar as medidas, capacidade de carga e componentes corretos para cada dispositivo.
Podem ser fabricadas com ramais de correntes, com acessórios em grau 10 ou grau 8 SpanSet. Todos as eslingas possuem plaqueta de identificação com a rastreabilidade e permitem a manutenção dos itens em separado (após inspeção e certificação).
Além disso, as terminações também podem ser personalizadas com diferentes tipos de ganchos, manilhas e etc.
Informações Técnicas do Produto
-
Grau:
100
-
Fator de segurança:
4:1
-
Gama de temperaturas:
-40° C to + 200° C
-
Cor:
Blue
-
Material principal:
Aço
-
Unidade de embalagem (PU):
pcs
-
Unidade de embalagem (PU) Conteúdo:
1
-
Dimensão L máxima:
100 m
Desenho técnico
Informações variadas
Número de item | Nome do item | Carga Limite de Trabalho (WLL) | Peso do metro adicional | Carga Limite de Trabalho (WLL) | Peso do 1º metro | Dimensão L min | Diâmetro da corrente | CMU [kg] 0°- 45º 0°- 45º [kg] 0°- 45º [kg] 0°- 45º [kg] 0°- 45º [kg | CMU [Kg] 45°- 60° | CMU [t] 45° - 60° CMU [t] 45° - 60° CMU [t] 45°- 60° | CMU [t] 0°- 45° CMU [t] 0°- 45° CMU [t] 0°- 45° | Anel principal | Elemento de ligação | Cadeia | Ganchos |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2009066 | 2leg Chain Assembly Exoset CRFX 6 1900 | 1900 kg | 1.9 t | 0.313 m | 6 mm | 1900 kg | 1400 kg | 1.4 t | 1.9 t |
Exoset Masterlink UMS-86-10 G100 2.2t |
Malha de ligação - GR100 CLX-6-10 G10 1.4t |
Corrente Exoset KLX-6-10 |
Exoset safety hook CRFX-6-10 G10 1.4t |
||
2009067 | 2leg Chain Assembly Exoset CBX 6 1900 | 1900 kg | 1.9 t | 0.288 m | 6 mm | 1900 kg | 1400 kg | 1.4 t | 1.9 t |
Exoset Masterlink UMS-86-10 G100 2.2t |
Malha de ligação - GR100 CLX-6-10 G10 1.4t |
Corrente Exoset KLX-6-10 |
Exoset load hook CBX-6-10 G10 1.4t |
||
2009068 | 2leg Chain Assembly Exoset CRFX 8 3500 | 3500 kg | 3.5 t | 0.377 m | 8 mm | 3500 kg | 2500 kg | 2.5 t | 3.5 t |
Exoset Masterlink UMS-108-10 G100 3.75t |
Malha de ligação - GR100 CLX-8-10 G10 2.5t |
Corrente Exoset KLX-8-10 |
Exoset safety hook CRFX-8-10 G10 2.5t |
||
2009069 | 2leg Chain Assembly Exoset CBX 8 3500 | 3500 kg | 3.5 t | 0.349 m | 8 mm | 3500 kg | 2500 kg | 2.5 t | 3.5 t |
Exoset Masterlink UMS-108-10 G100 3.75t |
Malha de ligação - GR100 CLX-8-10 G10 2.5t |
Corrente Exoset KLX-8-10 |
Exoset load hook CBX-8-10 G10 2.5t |
||
2009070 | 2leg Chain Assembly Exoset CRFX 10 5600 | 5600 kg | 5.6 t | 0.438 m | 10 mm | 5600 kg | 4000 kg | 4 t | 5.6 t |
Exoset Masterlink UMS-1310-10 G100 5.7t |
Malha de ligação - GR100 CLX-10-10 G10 4t |
Corrente Exoset KLX-10-10 |
Exoset safety hook CRFX-10-10 G10 4t |
||
2009071 | 2leg Chain Assembly Exoset CBX 10 5600 | 5600 kg | 5.6 t | 0.405 m | 10 mm | 5600 kg | 4000 kg | 4 t | 5.6 t |
Exoset Masterlink UMS-1310-10 G100 5.7t |
Malha de ligação - GR100 CLX-10-10 G10 4t |
Corrente Exoset KLX-10-10 |
Exoset load hook CBX-10-10 G10 4t |
||
2009072 | 2leg Chain Assembly Exoset CRFX 13 9300 | 9300 kg | 9.3 t | 0.557 m | 13 mm | 9300 kg | 6700 kg | 6.7 t | 9.3 t |
Exoset Masterlink UMS-1613-10 G100 7.8t |
Malha de ligação - GR100 CLX-13-10 G10 6.7t |
Corrente Exoset KLX-13-10 |
Exoset safety hook CRFX-13-10 G10 6.7t |
||
2009073 | 2leg Chain Assembly Exoset CBX 13 9300 | 9300 kg | 9.3 t | 0.513 m | 13 mm | 9300 kg | 6700 kg | 6.7 t | 9.3 t |
Exoset Masterlink UMS-1613-10 G100 7.8t |
Malha de ligação - GR100 CLX-13-10 G10 6.7t |
Corrente Exoset KLX-13-10 |
Exoset load hook CBX-13-10 G10 6.7t |
||
2009074 | 2leg Chain Assembly Exoset CRFX 16 14000 | 14000 kg | 14 t | 0.654 m | 16 mm | 14000 kg | 10000 kg | 10 t | 14 t |
Exoset Masterlink UMS-2016-10 G100 11.2t |
Malha de ligação - GR100 CLX-16-10 G10 10t |
Corrente Exoset KLX-16-10 |
Exoset safety hook CRFX-16-10 G10 10t |
||
2009075 | 2leg Chain Assembly Exoset CBX 16 14000 | 14000 kg | 14 t | 0.594 m | 16 mm | 14000 kg | 10000 kg | 10 t | 14 t |
Exoset Masterlink UMS-2016-10 G100 11.2t |
Malha de ligação - GR100 CLX-16-10 G10 10t |
Corrente Exoset KLX-16-10 |
Exoset load hook CBX-16-10 G10 10t |
||
2026117 | 2leg Exoset CSHC 6 1900 | 1900 kg | 1.8 kg/m | 1.9 t | 3.5 kg | 0.288 m | 6 mm | 1900 kg | 1400 kg | 1.4 t | 1.9 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-86-10 |
Malha de ligação Exoset® - GR100 HCE-6-10 |
Corrente Exoset KLX-6-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-6-10 |
2026118 | 2leg Exoset CSHC 8 3500 | 3500 kg | 3.2 kg/m | 3.5 t | 4.2 kg | 0.349 m | 8 mm | 3500 kg | 2500 kg | 2.5 t | 3.5 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-108-10 |
Malha de ligação Exoset® - GR100 HCE-8-10 |
Corrente Exoset KLX-8-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-8-10 |
2026119 | 2leg Exoset CSHC 10 5600 | 5600 kg | 5 kg/m | 5.6 t | 9 kg | 0.405 m | 10 mm | 5600 kg | 4000 kg | 4 t | 5.6 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-1310-10 |
Malha de ligação Exoset® - GR100 HCE-10-10 |
Corrente Exoset KLX-10-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-10-10 |
2026120 | 2leg Exoset CSHC 13 9300 | 9300 kg | 8.6 kg/m | 9.3 t | 16 kg | 0.513 m | 13 mm | 9300 kg | 6700 kg | 6.7 t | 9.3 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-1613-10 |
Malha de ligação Exoset® - GR100 HCE-13-10 |
Corrente Exoset KLX-13-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-13-10 |
2026121 | 2leg Exoset CSHC 16 14000 | 14000 kg | 13 kg/m | 14 t | 26 kg | 0.594 m | 16 mm | 14000 kg | 10000 kg | 10 t | 14 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-2016-10 |
Malha de ligação Exoset® - GR100 HCE-16-10 |
Corrente Exoset KLX-16-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-16-10 |
2026122 | 2leg Exoset CSLH 6 1900 | 1900 kg | 1.8 kg/m | 1.9 t | 3.5 kg | 0.313 m | 6 mm | 1900 kg | 1400 kg | 1.4 t | 1.9 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-86-10 |
Malha de ligação Exoset® - GR100 HCE-6-10 |
Corrente Exoset KLX-6-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-6-10 |
2026123 | 2leg Exoset CSLH 8 3500 | 3500 kg | 3.2 kg/m | 3.5 t | 4.2 kg | 0.377 m | 8 mm | 3500 kg | 2500 kg | 2.5 t | 3.5 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-108-10 |
Malha de ligação Exoset® - GR100 HCE-8-10 |
Corrente Exoset KLX-8-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-8-10 |
2026124 | 2leg Exoset CSLH 10 5600 | 5600 kg | 5 kg/m | 5.6 t | 9 kg | 0.438 m | 10 mm | 5600 kg | 4000 kg | 4 t | 5.6 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-1310-10 |
Malha de ligação Exoset® - GR100 HCE-10-10 |
Corrente Exoset KLX-10-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-10-10 |
2026125 | 2leg Exoset CSLH 13 9300 | 9300 kg | 8.6 kg/m | 9.3 t | 16 kg | 0.557 m | 13 mm | 9300 kg | 6700 kg | 6.7 t | 9.3 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-1613-10 |
Malha de ligação Exoset® - GR100 HCE-13-10 |
Corrente Exoset KLX-13-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-13-10 |
2026126 | 2leg Exoset CSLH 16 14000 | 14000 kg | 13 kg/m | 14 t | 26 kg | 0.654 m | 16 mm | 14000 kg | 10000 kg | 10 t | 14 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-2016-10 |
Malha de ligação Exoset® - GR100 HCE-16-10 |
Corrente Exoset KLX-16-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-16-10 |
