Eslinga de corrente 2 Ramais - Grau 10 [com dispositivo de encurtamento]
Eslinga de corrente 2 Ramais - Grau 10 [com dispositivo de encurtamento]
De acordo com a necessidade operacional do cliente
- Grau 100 com 25% mais capacidade de carga do que o grau 80.
- Possibilidade de encurtar a corrente de forma rápida e simples.
- Plaqueta de identificação.
- Possibilidade de substituição dos componentes.
- Conforme necessidade da operação.
Selecionar modelo
Os versáteis conjuntos de correntes de 2 ramais são ideais para a elevação de cargas com um ângulo de inclinação. Ao elevar corretamente as cargas com dois pontos de fixação, a carga é mantida mais equilibrada e as oscilações descontroladas do pêndulo são reduzidas.
Para atender a grande variedade de movimentações diferenciadas dos segmentos de movimentação de cargas a SpanSet fabrica eslingas de acordo com a necessidade operacional do cliente. As operações são analisadas para verificar as medidas, capacidade de carga e componentes corretos para cada dispositivo.
Podem ser fabricadas com ramais de correntes, com acessórios em grau 10 ou grau 8 SpanSet. Todas as eslingas possuem plaqueta de identificação com a rastreabilidade e permitem a manutenção dos itens separadamente (após inspeção e certificação).
Além disso, as terminações também podem ser personalizadas com diferentes tipos de ganchos, manilhas e etc.

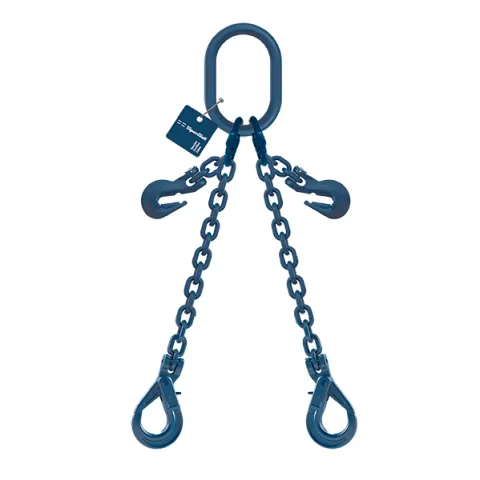

Este conjunto de corrente de encurtamento com gancho de segurança oferece inúmeras vantagens. O anel oval está ligado ao pé da corrente e ao dispositivo de encurtamento com ganchos paralelos ao mesmo tempo. Isto permite-lhe encurtar a corrente rápida e facilmente de acordo com as suas necessidades. Montamos este conjunto de corrente leve e encurtável de acordo com as suas especificações de comprimento. Utilize o nosso configurador.
Informações Técnicas do Produto
-
Grau:
100
-
Fator de segurança:
4:1
-
Gama de temperaturas:
-40° C to + 200° C
-
Cor:
Blue
-
Material principal:
Aço
-
Unidade de embalagem (PU):
pcs
-
Unidade de embalagem (PU) Conteúdo:
1
-
Dimensão L máxima:
100 m
Desenho técnico
Informações variadas
Número de item | Nome do item | Carga Limite de Trabalho (WLL) | Peso do metro adicional | Carga Limite de Trabalho (WLL) | Peso do 1º metro | Dimensão L min | Diâmetro da corrente | CMU [kg] 0°- 45º 0°- 45º [kg] 0°- 45º [kg] 0°- 45º [kg] 0°- 45º [kg | CMU [Kg] 45°- 60° | CMU [t] 45° - 60° CMU [t] 45° - 60° CMU [t] 45°- 60° | CMU [t] 0°- 45° CMU [t] 0°- 45° CMU [t] 0°- 45° | Anel principal | Elemento de ligação | Shortener | Cadeia | Ganchos |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2009044 | 2leg Chain Assembly Exoset CRFX CFX 6 1900 | 1900 kg | 1.9 t | 0.313 m | 6 mm | 1900 kg | 1400 kg | 1.4 t | 1.9 t |
Exoset Masterlink UMS-86-10 G100 2.2t |
Malha de ligação - GR100 CLX-6-10 G10 1.4t |
Exoset shortening hook CFX-6-10 G10 1.4t |
Corrente Exoset KLX-6-10 |
Exoset safety hook CRFX-6-10 G10 1.4t |
||
2009045 | 2leg Chain Assembly Exoset CBX CFX 6 1900 | 1900 kg | 1.9 t | 0.288 m | 6 mm | 1900 kg | 1400 kg | 1.4 t | 1.9 t |
Exoset Masterlink UMS-86-10 G100 2.2t |
Malha de ligação - GR100 CLX-6-10 G10 1.4t |
Exoset shortening hook CFX-6-10 G10 1.4t |
Corrente Exoset KLX-6-10 |
Exoset load hook CBX-6-10 G10 1.4t |
||
2009046 | 2leg Chain Assembly Exoset CRFX CFX 8 3500 | 3500 kg | 3.5 t | 0.377 m | 8 mm | 3500 kg | 2500 kg | 2.5 t | 3.5 t |
Exoset Masterlink UMS-108-10 G100 3.75t |
Malha de ligação - GR100 CLX-8-10 G10 2.5t |
Exoset shortening hook CFX-8-10 G10 2.5t |
Corrente Exoset KLX-8-10 |
Exoset safety hook CRFX-8-10 G10 2.5t |
||
2009047 | 2leg Chain Assembly Exoset CBX CFX 8 3500 | 3500 kg | 3.5 t | 0.349 m | 8 mm | 3500 kg | 2500 kg | 2.5 t | 3.5 t |
Exoset Masterlink UMS-108-10 G100 3.75t |
Malha de ligação - GR100 CLX-8-10 G10 2.5t |
Exoset shortening hook CFX-8-10 G10 2.5t |
Corrente Exoset KLX-8-10 |
Exoset load hook CBX-8-10 G10 2.5t |
||
2009048 | 2leg Chain Assembly Exoset CRFX CFX 10 5600 | 5600 kg | 5.6 t | 0.438 m | 10 mm | 5600 kg | 4000 kg | 4 t | 5.6 t |
Exoset Masterlink UMS-1310-10 G100 5.7t |
Malha de ligação - GR100 CLX-10-10 G10 4t |
Exoset shortening hook CFX-10-10 G10 4t |
Corrente Exoset KLX-10-10 |
Exoset safety hook CRFX-10-10 G10 4t |
||
2009049 | 2leg Chain Assembly Exoset CBX CFX 10 5600 | 5600 kg | 5.6 t | 0.405 m | 10 mm | 5600 kg | 4000 kg | 4 t | 5.6 t |
Exoset Masterlink UMS-1310-10 G100 5.7t |
Malha de ligação - GR100 CLX-10-10 G10 4t |
Exoset shortening hook CFX-10-10 G10 4t |
Corrente Exoset KLX-10-10 |
Exoset load hook CBX-10-10 G10 4t |
||
2009062 | 2leg Chain Assembly Exoset CRFX CFX 13 9300 | 9300 kg | 9.3 t | 0.557 m | 13 mm | 9300 kg | 6700 kg | 6.7 t | 9.3 t |
Exoset Masterlink UMS-1613-10 G100 7.8t |
Malha de ligação - GR100 CLX-13-10 G10 6.7t |
Exoset shortening hook CFX-13-10 G10 6.7t |
Corrente Exoset KLX-13-10 |
Exoset safety hook CRFX-13-10 G10 6.7t |
||
2009063 | 2leg Chain Assembly Exoset CBX CFX 13 9300 | 9300 kg | 9.3 t | 0.513 m | 13 mm | 9300 kg | 6700 kg | 6.7 t | 9.3 t |
Exoset Masterlink UMS-1613-10 G100 7.8t |
Malha de ligação - GR100 CLX-13-10 G10 6.7t |
Exoset shortening hook CFX-13-10 G10 6.7t |
Corrente Exoset KLX-13-10 |
Exoset load hook CBX-13-10 G10 6.7t |
||
2009064 | 2leg Chain Assembly Exoset CRFX CFX 16 14000 | 14000 kg | 14 t | 0.654 m | 16 mm | 14000 kg | 10000 kg | 10 t | 14 t |
Exoset Masterlink UMS-2016-10 G100 11.2t |
Malha de ligação - GR100 CLX-16-10 G10 10t |
Exoset shortening hook CFX-16-10 G10 10t |
Corrente Exoset KLX-16-10 |
Exoset safety hook CRFX-16-10 G10 10t |
||
2009065 | 2leg Chain Assembly Exoset CBX CFX 16 14000 | 14000 kg | 14 t | 0.594 m | 16 mm | 14000 kg | 10000 kg | 10 t | 14 t |
Exoset Masterlink UMS-2016-10 G100 11.2t |
Malha de ligação - GR100 CLX-16-10 G10 10t |
Exoset shortening hook CFX-16-10 G10 10t |
Corrente Exoset KLX-16-10 |
Exoset load hook CBX-16-10 G10 10t |
||
2026088 | 2leg Exoset CSHC CGH 6 1900 | 1900 kg | 1.8 kg/m | 1.9 t | 4 kg | 0.288 m | 6 mm | 1900 kg | 1400 kg | 1.4 t | 1.9 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-86-10 |
Malha de ligação Exoset® - GR100 HCE-6-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-6-10 |
Corrente Exoset KLX-6-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-6-10 |
2026089 | 2leg Exoset CSHC CGH 8 3500 | 3500 kg | 3.2 kg/m | 3.5 t | 6.1 kg | 0.349 m | 8 mm | 3500 kg | 2500 kg | 2.5 t | 3.5 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-108-10 |
Malha de ligação Exoset® - GR100 HCE-8-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-8-10 |
Corrente Exoset KLX-8-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-8-10 |
2026090 | 2leg Exoset CSHC CGH 10 5600 | 5600 kg | 5 kg/m | 5.6 t | 10.4 kg | 0.405 m | 10 mm | 5600 kg | 4000 kg | 4 t | 5.6 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-1310-10 |
Malha de ligação Exoset® - GR100 HCE-10-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-10-10 |
Corrente Exoset KLX-10-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-10-10 |
2026091 | 2leg Exoset CSHC CGH 13 9300 | 9300 kg | 8.6 kg/m | 9.3 t | 19.1 kg | 0.513 m | 13 mm | 9300 kg | 6700 kg | 6.7 t | 9.3 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-1613-10 |
Malha de ligação Exoset® - GR100 HCE-13-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-13-10 |
Corrente Exoset KLX-13-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-13-10 |
2026092 | 2leg Exoset CSHC CGH 16 14000 | 14000 kg | 13 kg/m | 14 t | 31.2 kg | 0.594 m | 16 mm | 14000 kg | 10000 kg | 10 t | 14 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-2016-10 |
Malha de ligação Exoset® - GR100 HCE-16-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-16-10 |
Corrente Exoset KLX-16-10 |
EXOSET® Gancho de ligação direta e fecho de segurança - GR100 CSHC-16-10 |
2026093 | 2leg Exoset CSLH CGH 6 1900 | 1900 kg | 1.8 kg/m | 1.9 t | 4 kg | 0.313 m | 6 mm | 1900 kg | 1400 kg | 1.4 t | 1.9 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-86-10 |
Malha de ligação Exoset® - GR100 HCE-6-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-6-10 |
Corrente Exoset KLX-6-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-6-10 |
2026094 | 2leg Exoset CSLH CGH 8 3500 | 3500 kg | 3.2 kg/m | 3.5 t | 6.1 kg | 0.377 m | 8 mm | 3500 kg | 2500 kg | 2.5 t | 3.5 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-108-10 |
Malha de ligação Exoset® - GR100 HCE-8-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-8-10 |
Corrente Exoset KLX-8-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-8-10 |
2026095 | 2leg Exoset CSLH CGH 10 5600 | 5600 kg | 5 kg/m | 5.6 t | 10.4 kg | 0.438 m | 10 mm | 5600 kg | 4000 kg | 4 t | 5.6 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-1310-10 |
Malha de ligação Exoset® - GR100 HCE-10-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-10-10 |
Corrente Exoset KLX-10-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-10-10 |
2026096 | 2leg Exoset CSLH CGH 13 9300 | 9300 kg | 8.6 kg/m | 9.3 t | 19.1 kg | 0.557 m | 13 mm | 9300 kg | 6700 kg | 6.7 t | 9.3 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-1613-10 |
Malha de ligação Exoset® - GR100 HCE-13-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-13-10 |
Corrente Exoset KLX-13-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-13-10 |
2026097 | 2leg Exoset CSLH CGH 16 14000 | 14000 kg | 13 kg/m | 14 t | 31.2 kg | 0.654 m | 16 mm | 14000 kg | 10000 kg | 10 t | 14 t |
Anel - 1 e 2 fios Exoset® -GR100 MLF-2016-10 |
Malha de ligação Exoset® - GR100 HCE-16-10 |
Gancho de encurtamento - Ligação direta Exoset® - GR100 CGH-16-10 |
Corrente Exoset KLX-16-10 |
Exoset® - GR100 ligação direta e gancho autoblocante - GR100 CSLH-16-10 |
