1-Strang EXOSET® Drahtseilgehänge mit Schlaufe

ab CHF 60.45

exkl. MWST

1-Strang EXOSET® Drahtseilgehänge mit Schlaufe

Verzinktes Stahlseil mit einem Seildurchmesser von 6 mm bis 28 mm

ab CHF 60.45

exkl. MWST


Verfügbar innerhalb von 3 Tage
Artikelnummer: DSH-ESLH-6
GIN: 2021133
1 leg Wire Rope Assembly DSH CROX 6mm 400
  • Stahlkonstruktion ist widerstandsfähig gegen Abrieb und Schnitt
  • Eine große Vielfalt an Ausführungen und Komponenten
  • Ausschliesslich geprüfte Presshülsen
  • Verzinkte Qualitätsdrahtseile
  • In der Schweiz produziert

Modell auswählen

m
minimal: 0.50 m, maximal: 100.00 m, Schritt: 0.10 m

ab CHF 60.45

exkl. MWST


Verfügbar innerhalb von 3 Tage

In our wire rope production facility, we manufacture customised wire rope assemblies and wire rope slings for you in accordance with the applicable EN regulations. We only use tested crimp sleeves and galvanised quality wire ropes so that you can rely on every single Spanset® wire rope. The designs and load capacities comply with EN 13414-1 and the CE Machinery Directive.

Verwendungsempfehlungen

Keine beschädigten Drahtseile und Anschlagteile mit Mängeln einsetzen, wie Drahtbrüche, Aufdoldungen, Quetschungen, Knicken, herausgetrennter Seele, starkem Verschleiss, Rostschäden oder andere. Die angegebene Tragfähigkeit (WLL) nicht überschreiten. Nicht über 60° Neigungswinkel anschlagen. Keine Drahtseile mit Bruch einer Litze einsetzen. Nicht in Kontakt mit Chemikalien einsetzen. Anschlagseile dürfen nur zum Heben und Transportieren von Lasten und nur von unterwiesenen Personen verwendet werden. Die Verordnung über die sichere Verwendung von Kränen (Kranverordnung) ist unbedingt einzuhalten (Suva-Form.1420. d).

Technische Produktinformationen

  • Normen
    EN 13414-1
  • Temperaturbereich
    -40° C to + 100° C
  • Hauptmaterial
    Stahl
  • Verkaufseinheit (VE)
    Stk
  • Verpackungseinheit (VPE) Inhalt
    1

Produktdownloads

...
Drahtseile Bedienungsanleitung
(de_CH fr_CH it)
Download

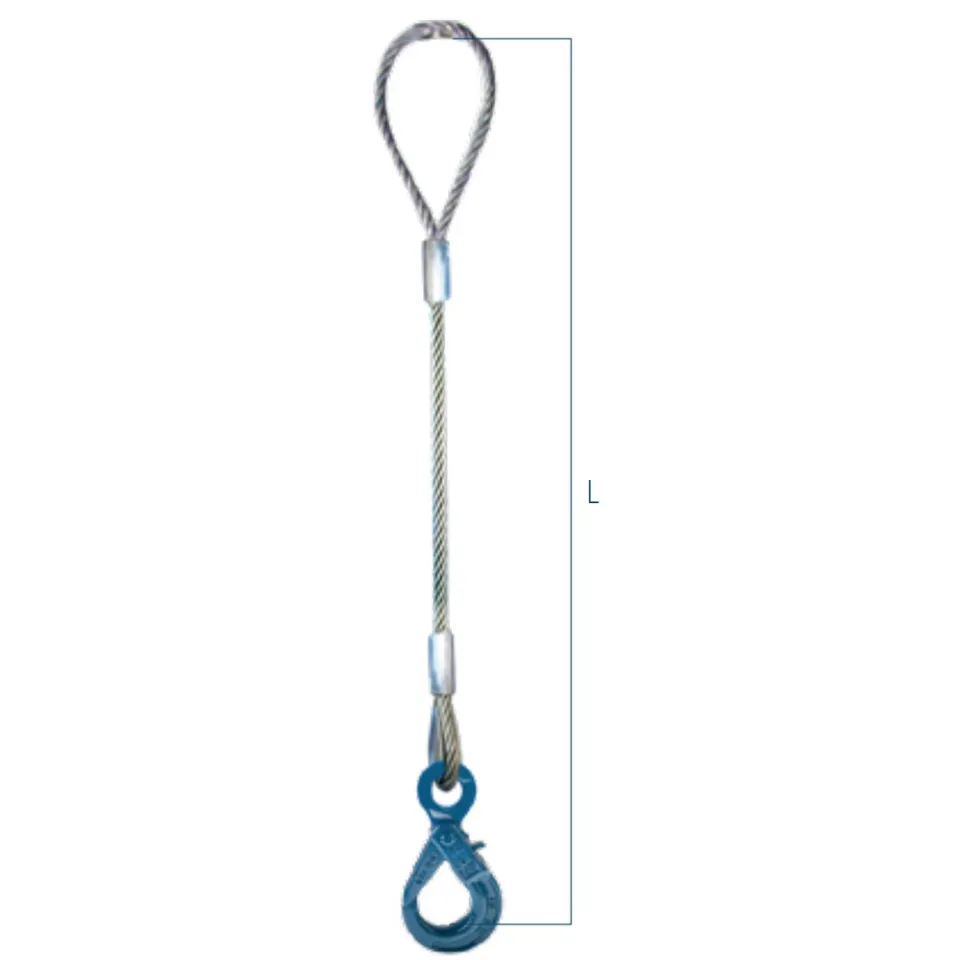

Technische Zeichnung

GIN Artikelbezeichnung WLL Nettogewicht kg WLL Abmessung L1 min Schlaufenlänge in mm Seildurchmesser Haken-Komponente
2021133 1 leg Wire Rope Assembly DSH CROX 6mm 400 400 kg 0.55 kg 0.4 t 0.44 m 90 mm 6 mm Sicherheitshaken EXOSET® mit Öse
ESLH-6-10
2021134 1 leg Wire Rope Assembly DSH CROX 8mm 700 700 kg 1.01 kg 0.7 t 0.52 m 120 mm 8 mm Sicherheitshaken EXOSET® mit Öse
ESLH-6-10
2021135 1 leg Wire Rope Assembly DSH CROX 10mm 1000 1000 kg 1.5 kg 1 t 0.62 m 150 mm 10 mm Sicherheitshaken EXOSET® mit Öse
ESLH-6-10
2021136 1 leg Wire Rope Assembly DSH CROX 12mm 1500 1500 kg 2.03 kg 1.5 t 0.74 m 180 mm 12 mm Sicherheitshaken EXOSET® mit Öse
ESLH-8-10
2021137 1 leg Wire Rope Assembly DSH CROX 14mm 2000 2000 kg 2.35 kg 2 t 0.83 m 210 mm 14 mm Sicherheitshaken EXOSET® mit Öse
ESLH-8-10
2021138 1 leg Wire Rope Assembly DSH CROX 16mm 2700 2700 kg 3.6 kg 2.7 t 0.95 m 240 mm 16 mm Sicherheitshaken EXOSET® mit Öse
ESLH-10-10
2021139 1 leg Wire Rope Assembly DSH CROX 18mm 3200 3200 kg 3.98 kg 3.2 t 1.05 m 270 mm 18 mm Sicherheitshaken EXOSET® mit Öse
ESLH-10-10
2021140 1 leg Wire Rope Assembly DSH CROX 20mm 4300 4300 kg 6.1 kg 4.3 t 1.21 m 300 mm 20 mm Sicherheitshaken EXOSET® mit Öse
ESLH-13-10
2021141 1 leg Wire Rope Assembly DSH CROX 22mm 5000 5000 kg 6.86 kg 5 t 1.31 m 330 mm 22 mm Sicherheitshaken EXOSET® mit Öse
ESLH-13-10
2021142 1 leg Wire Rope Assembly DSH CROX 24mm 6300 6300 kg 8.95 kg 6.3 t 1.41 m 360 mm 24 mm Sicherheitshaken EXOSET® mit Öse
ESLH-13-10
2021143 1 leg Wire Rope Assembly DSH CROX 26mm 7200 7200 kg 11.45 kg 7.2 t 1.56 m 390 mm 26 mm Sicherheitshaken EXOSET® mit Öse
ESLH-16-10
2021144 1 leg Wire Rope Assembly DSH CROX 28mm 8400 8400 kg 12.5 kg 8.4 t 1.66 m 420 mm 28 mm Sicherheitshaken EXOSET® mit Öse
ESLH-16-10
2021145 1 leg Wire Rope Assembly DSH CAX 6mm 400 400 kg 0.35 kg 0.4 t 0.42 m 90 mm 6 mm Lasthaken EXOSET® mit Klinke und Öse
ESHC-6-10
2021146 1 leg Wire Rope Assembly DSH CAX 8mm 700 700 kg 0.8 kg 0.7 t 0.45 m 120 mm 8 mm Lasthaken EXOSET® mit Klinke und Öse
ESHC-6-10
2021147 1 leg Wire Rope Assembly DSH CAX 10mm 1000 1000 kg 1.25 kg 1 t 0.59 m 150 mm 10 mm Lasthaken EXOSET® mit Klinke und Öse
ESHC-6-10
2021148 1 leg Wire Rope Assembly DSH CAX 12mm 1500 1500 kg 1.78 kg 1.5 t 0.71 m 180 mm 12 mm Lasthaken EXOSET® mit Klinke und Öse
ESHC-8-10
2021149 1 leg Wire Rope Assembly DSH CAX 14mm 2000 2000 kg 1.9 kg 2 t 0.8 m 210 mm 14 mm Lasthaken EXOSET® mit Klinke und Öse
ESHC-8-10
2021150 1 leg Wire Rope Assembly DSH CAX 16mm 2700 2700 kg 2.95 kg 2.7 t 0.94 m 240 mm 16 mm Lasthaken EXOSET® mit Klinke und Öse
ESHC-10-10
2021151 1 leg Wire Rope Assembly DSH CAX 18mm 3200 3200 kg 3.3 kg 3.2 t 1.04 m 270 mm 18 mm Lasthaken EXOSET® mit Klinke und Öse
ESHC-10-10
2021152 1 leg Wire Rope Assembly DSH CAX 20mm 4300 4300 kg 4.75 kg 4.3 t 1.16 m 300 mm 20 mm Lasthaken EXOSET® mit Klinke und Öse
ESHC-13-10
2021153 1 leg Wire Rope Assembly DSH CAX 22mm 5000 5000 kg 5.55 kg 5 t 1.27 m 330 mm 22 mm Lasthaken EXOSET® mit Klinke und Öse
ESHC-13-10
2021154 1 leg Wire Rope Assembly DSH CAX 24mm 6300 6300 kg 8.95 kg 6.3 t 1.37 m 360 mm 24 mm Lasthaken EXOSET® mit Klinke und Öse
ESHC-13-10
2021155 1 leg Wire Rope Assembly DSH CAX 26mm 7200 7200 kg 8.65 kg 7.2 t 1.54 m 390 mm 26 mm Lasthaken EXOSET® mit Klinke und Öse
ESHC-16-10
2021156 1 leg Wire Rope Assembly DSH CAX 28mm 8400 8400 kg 9.7 kg 8.4 t 1.64 m 420 mm 28 mm Lasthaken EXOSET® mit Klinke und Öse
ESHC-16-10
