SpanSet SP140 – kurze Fallstrecken auch für hohes Körpergewicht
Arbeiten in der Höhe bringen das Risiko eines potenziellen Absturzes mit sich. Auffangsysteme können zwar keinen Fall verhindern, aber den Benutzer durch kontrolliertes Auffangen vor schweren Verletzungen bewahren. Das Verbindungsmittel SP-140 von Spanset erfüllt die Norm EN 355 auch für schwerere Anwender von bis zu 140 kg Körpergewicht. Gemäss der Norm EN 361 werden Auffanggurte mit einem 100 kg schweren Stahltorso geprüft. Dieser Torso durchfällt eine vorgegebene Sturzstrecke von 4 Metern und wird dann von einem Seil ohne Falldämpfung aufgefangen. Dabei muss nachweislich mindestens die Kraft von 1,5 Tonnen (15 kN) auf den Torso einwirken - der menschliche Körper würde einen solchen Sturz nicht überleben. Ein Bremsmechanismus begrenzt deshalb die auf den Menschen einwirkende Kraft auf maximal 600 kg (6 kN).
Ein Sturz unterteilt sich in 2 Phasen: Freier Fall und Auffangen. Während des Falls steigt die Geschwindigkeit des Fallenden. Je länger der freie Fall dauert, desto höher werden die Fallgeschwindigkeit und die Fallenergie. Und desto mehr Energie muss abgebremst werden, wenn das Auffangsystem den Verunglückten kontrolliert abfangen muss. Dabei darf sich das Verbindungsmittel laut Norm um bis zu 1,75 Meter verlängern. Es ist also nicht der Auffanggurt, sondern das Verbindungsmittel, das den Menschen vor gravierenden Folgen eines Absturzes bewahrt.

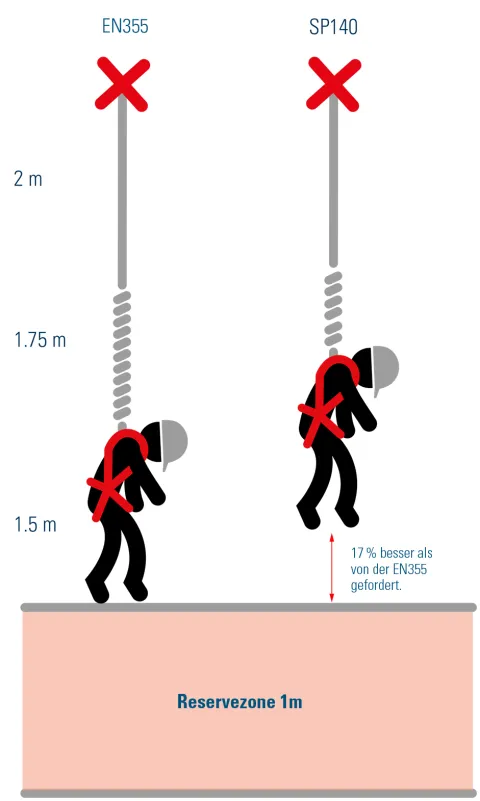

Nun sind Menschen unterschiedlich gross und schwer. Das führt bei den Anwendern von PSAgA zu Problemen, besonders bei Personen mit über 100 kg Körpergewicht. Schwere Menschen benötigen nicht nur auf ihre Körpermasse abgestimmte Auffanggurte, sondern auch besonders angepasste Verbindungsmittel, die dieser Fallenergie gewachsen sind. Genau an diesem Punkt setzt das Verbindungsmittel SP-140 mit Bandfalldämpfer an. Es erfüllt nicht nur die Norm EN 355, sondern die zulässigen Werte wurden bei der 100 kg-Prüfung sogar um mehr als 17% unterschritten (bezogen auf die Gesamtlänge des Verbindungsmittels nach dem Sturz). Und selbst bei einer Prüfung mit 140 kg wurden die Normwerte (6 kN und 1,75 m) eingehalten! Ein speziell entwickelter Falldämpfer sorgt dafür, dass sich das Verbindungsmittel nicht um die nach Norm zulässigen maximalen 1,75 m verlängern kann, sondern nur um max. 1,10 m. Das heisst, die maximale Falldistanz ist um 0,65 Meter verkürzt.
Ein Verbindungsmittel für den Alltag
Verbindungsmittel mit Falldämpfer haben inklusive Endverbindungen eine maximal zulässige Länge von 2 m. Bei der Anwendung wird aber üblicherweise nicht die gesamte Länge des Verbindungsmittels gebraucht. Die Folge ist oftmals ein zu langes Verbindungsmittel, welches störend sein kann. Unsere neuen Falldämpferleinen der SP140 Linie sind deshalb fast alle elastisch und stören daher nicht bei der Fortbewegung. Eine Ausnahme bildet unsere Y-Leine (Art. FAB05C10). Diese wurde für das einhängen an der vorderen Auffangöse im Brustbereich entwickelt. Bei dieser Anwendung spielt die Armlänge eine wichtige Rolle, da diese die optimale Länge für das Verbindungsmittel vorgibt. Aus diesem Grund ist die einzige nicht elastische Y-Falldämpferleine aus unserem Sortiment nur einen Meter lang.
Warum Falldämpferleinen von SpanSet?
SpanSet-Falldämpferleinen wurden mit dem Gedanken an die tatsächliche Anwendung entwickelt. Unsere Entwicklungskriterien richten sich auf eine angemessene Gestaltung der Länge für die Anwendung, ohne dabei die Sicherheit des Arbeiters zu beeinträchtigen. Das Verbindungsmittel soll mit seinen Karabinern eine einfache Anbindung mit anderen kompatiblen Elementen ermöglichen. Mit der sorgfältigen Auswahl wird sichergestellt, dass die Arbeit sicher und effektiv erledigt werden kann. Unsere Falldämpferleinen aus 25 bis 35 mm breitem Polyestergurtband dienen als Verbindungsmittel zwischen dem Benutzer und einem festen Anschlagpunkt. Sie dürfen nur in Verbindung mit einem Auffanggurt nach EN 361 eingesetzt werden.
Falldämpfung in Reissbandtechnik
Für Ihre Sicherheit nutzen wir gezielt das Wissen aus der Weberei: Reissband. Nach dieser Methode werden unsere Falldämpfer aus zwei verwebten Gurtbandstreifen hergestellt. Diese reissen bei abrupter Belastung langsam und gleichmässig auf. So wird die Fallenergie, die auf den Körper wirkt, normgerecht auf maximal 6 kN begrenzt. Spanset®-Falldämpferleinen sind kostengünstig und erhältlich mit einer breiten Auswahl an Anschlüssen und Ausführungen.
Spanset SP140 Label
Auf dem Label der Spanset SP140 Falldämpferleinen finden Sie eine klare Kennzeichung des Modells, des Herstelljahres, der Normen, der Prüfung und eine individuelle Seriennummer für die Rückverfolgbarkeit.
Grössere Bewegungsfreiheit
Das SP-140 wird als einsträngiges Verbindungmittel und auch als Y-Verbindungsmittel angeboten, jeweils in mehreren Varianten. Y-Verbindungsmittel sind besonders gut geeignet für die Arbeit an ungesicherten Leitern oder Gittern. Die spezielle äussere Form des Bandfalldämpfers sorgt hier für einen grösseren Arbeitsradius zwischen den beiden Strängen und damit für mehr Bewegungsfreiheit.

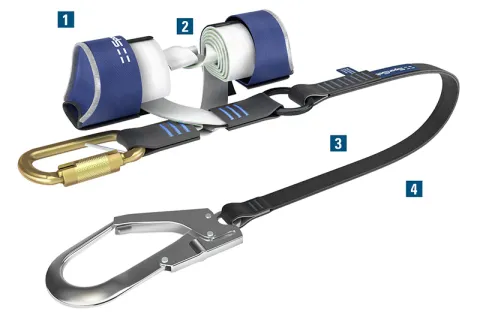

| 1 | Schutzhülle des Falldämpfers |
| 2 | Bandfalldämpfer mit Reissbandtechnik |
| 3 | Hochfester Stahlring |
| 4 | Hochfestes Polyestergewebe |
Wichtige Hinweise – für Ihre Sicherheit
Um die Fallhöhe möglichst gering zu halten, sollte der Anschlagpunkt für die Leinen möglichst hoch gewählt werden. Der Anschlagpunkt muss einer Kraft von 10 kN (ca. 1000 kg) standhalten. Spanset-Falldämpfer verlängern sich bei einem Absturz im Extremfall um weitere 1,1 m (Bremsweg). Das Ende mit dem Bandfalldämpfer immer am Auffanggurt einhängen.
