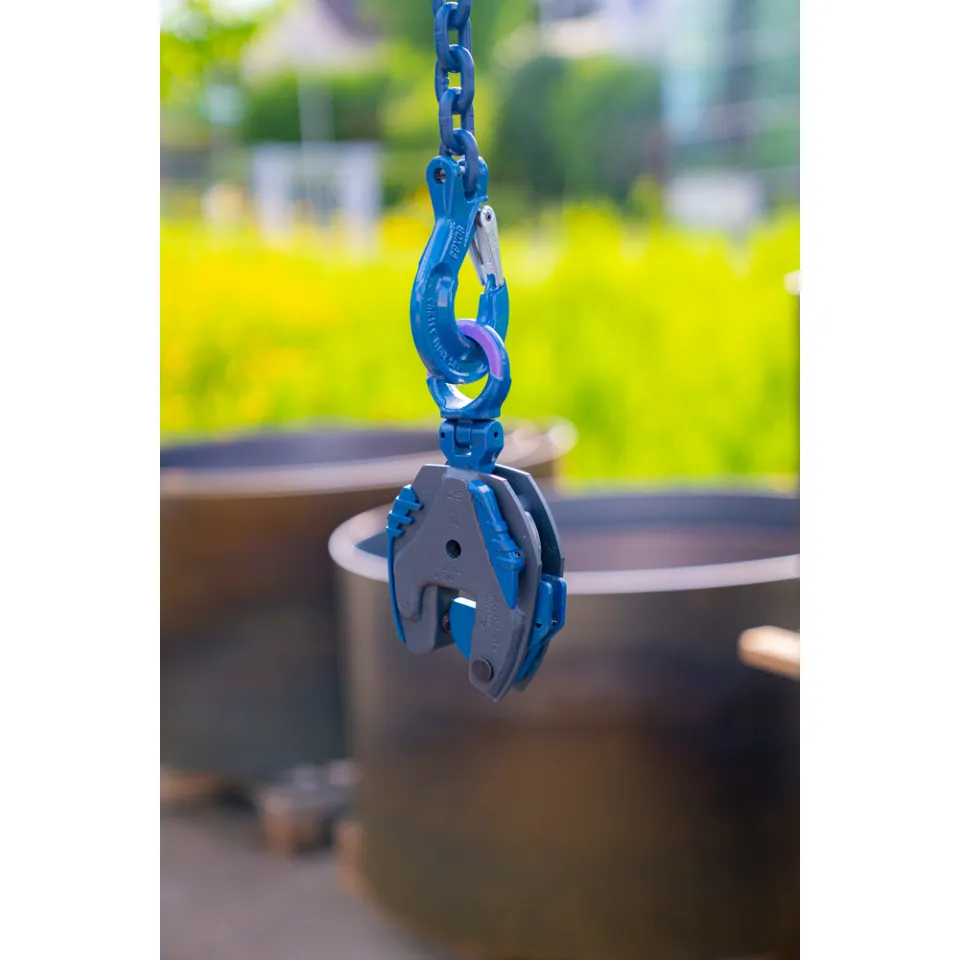

SpanSet 0.5t EVU Main picture small

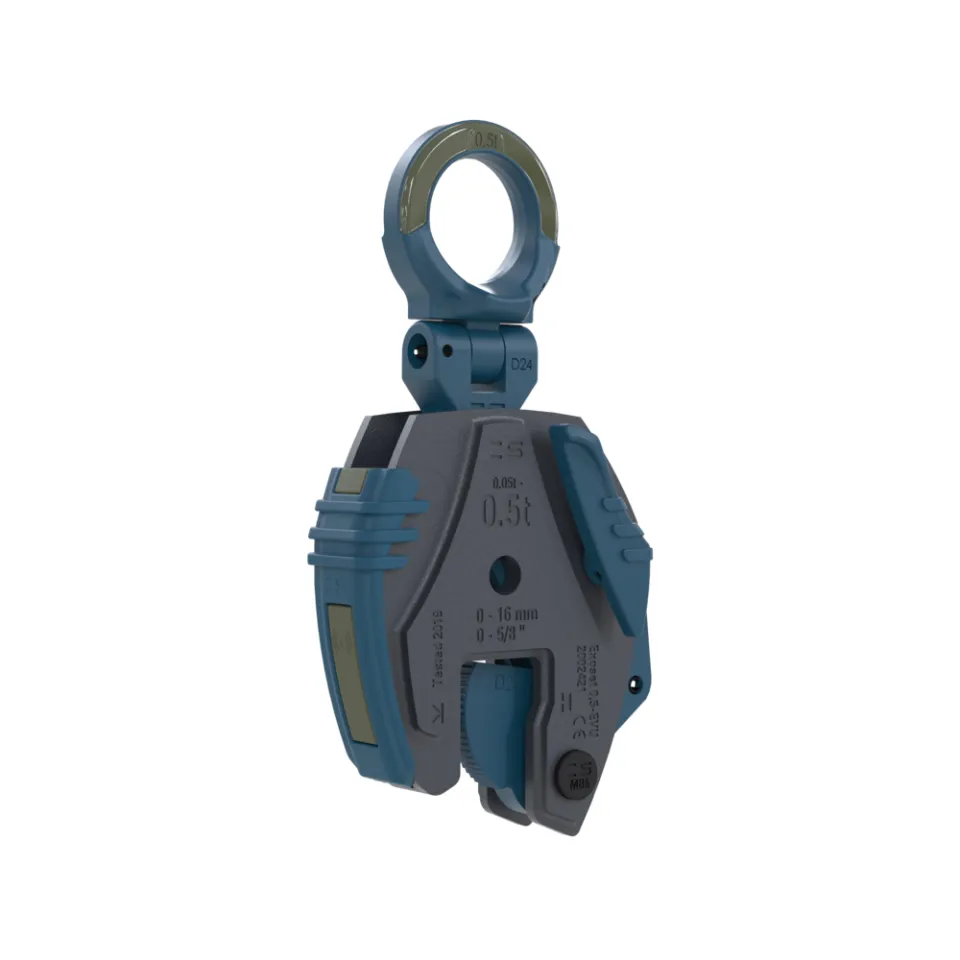

SpanSet 0.5t EVU Small picture 1

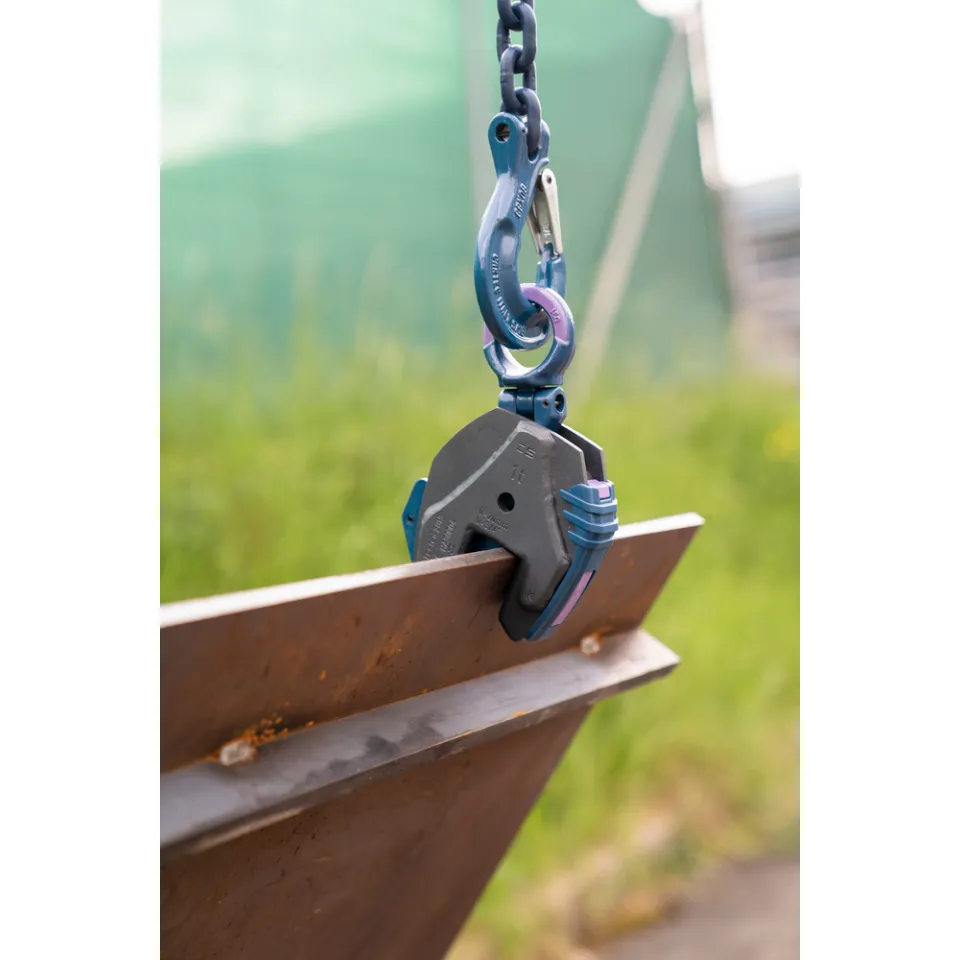

SpanSet 0.5t EVU Small picture 2

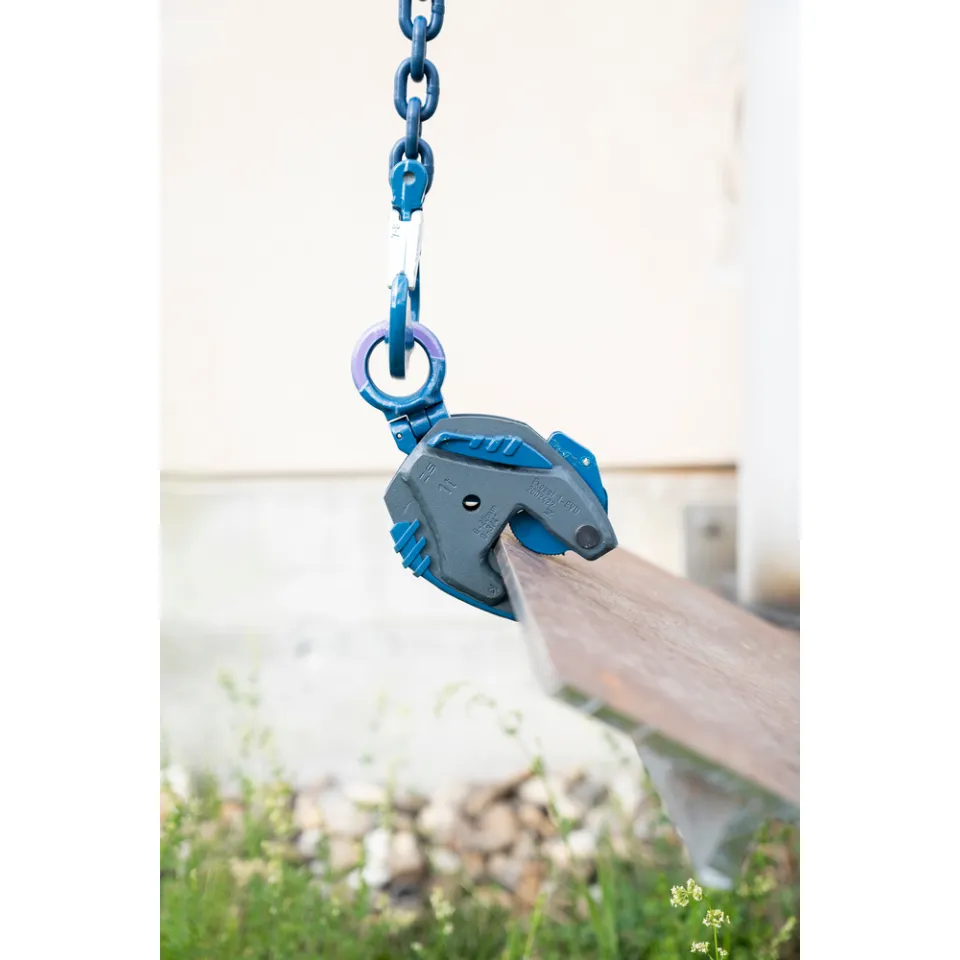

SpanSet 0.5t EVU Small picture 3
SpanSet 0.5t EVU Small picture 4

Exoset Sicherheitshebeklemme

EUR 319,00

ohne MwSt

Exoset Sicherheitshebeklemme

Die perfekte Klemme für den professionellen Gebrauch

EUR 319,00

ohne MwSt

Art.-Nr.: 2002421
SSDE ERP Code: D083151
0.5t EVU
  • Verbesserte Korrosionsbeständigkeit
  • Indikator für maximale WLL
  • Geschweißter Legierungskörper

Artikel wählen

EUR 319,00

ohne MwSt

SpanSet, der Marktführer für gurtbandbasierte Produkte, bestätigt einmal mehr seine Innovationskraft mit der Einführung einer Reihe von vertikalen Sicherheitshebeklemmen. Die Exoset Hebeklemmen sind gegenüber den derzeit erhältlichen Hebeklemmen in vielerlei Hinsicht verbessert. Wie haben bei der Entwicklung besonderes Augenmerk auf die Verbesserung der Sicherheit auf dem Arbeitsboden und Verbesserung der Handhabung der Spannzangen gelegt. Exoset Sicherheitshebeklemmen sind die einzigen Hebeklemmen der Welt, die von DNV-GL zertifiziert sind.

Verbesserte Sicherheit

Wir haben einen maximalen WLL-Indikator, gut sichtbar in der Hebeöse und dem Griff eingebaut. Dieser Indikator macht es dem Benutzer leicht zu erkennen, für welches maximale Gewicht die Hebeklemme verwendet werden kann. Zusätzlich haben wir die Sicherheit verbessert, indem wir eine spezielle Beschichtung auf das  Nockensegment und den Drehpunkt auftragen. Wenn 50% der Beschichtung abgenutzt sind, müssen die Teile ersetzt werden. Die Sicherheitshebeklemmen eignen sich zum Heben, Drehen (180°), Bewegen und Vertikaltransfer von Blechen, Platten und Konstruktionen. Platten können auch von horizontal in vertikal und nach unten gedreht werden auf horizontal (180°). Alle Exoset Universal-Vertikal-Sicherheits-Hebeklemmen sind mit einer Verriegelung ausgestattet für offene und geschlossene Positionen, die vollständige Sicherheit ermöglicht.   Die Exoset-Hubösenwelle hat aufgrund dieser Konstruktion zwei flache Seiten die Reibung wird besser verteilt und Eindrücke im Körper werden vermieden. Diese Konstruktion verteilt die Kraft gleichmäßiger, reduziert den Verschleiß und verlängert die Lebensdauer der Exoset Hebeklemme.

Technische Information

  • Normen
    EN 13155 ASME B30.20 DNV GL
  • Verkaufseinheit (VE)
    Stück
  • Verpackungseinheit (VPE) Inhalt
    1

Dokumentationen

...

(de en es fr pt pl nl no it)
Download
...

(de de_CH)
Download

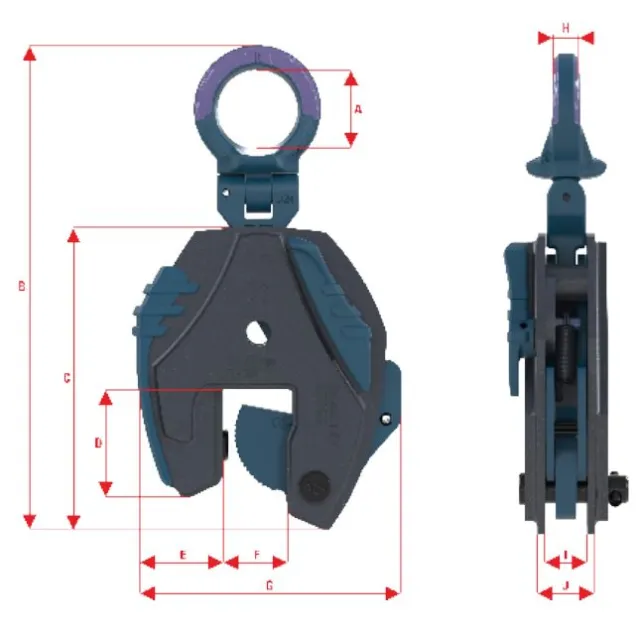

Technische Zeichnung

Art.-Nr. Kurztext Nettogewicht kg WLL Abmessung D EAN-Code Abmessung G Abmessung F Abmessung C Abmessung H Abmessung A Abmessung B Abmessung E Abmessung I Abmessung J Greifbereich in mm (max) Für Material
2002421 0.5t EVU 1.9 kg 0.5 t 40 mm 7610726106356 123 mm 22 mm 134 mm 13 mm 39 mm 209 mm 44 mm 20 mm 28 mm 0-16 mm Normal max.37HRC
2002422 1t EVU 2.1 kg 1 t 52 mm 7610726106387 127 mm 28 mm 145 mm 13 mm 39 mm 237 mm 44 mm 20 mm 28 mm 0-20 mm Normal max.37HRC
2002423 2t EVU 7.6 kg 2 t 76 mm 7610726106424 192 mm 48 mm 209 mm 18 mm 68 mm 375 mm 61 mm 32 mm 44 mm 0-35 mm Normal max.37HRC
2002424 3t EVU 14.8 kg 3 t 101 mm 7610726106455 225 mm 55 mm 262 mm 22 mm 73 mm 446 mm 71 mm 42 mm 62 mm 0-40 mm Normal max.37HRC
2002425 5t EVU 16 kg 5 t 101 mm 7610726106486 225 mm 55 mm 262 mm 22 mm 73 mm 446 mm 71 mm 42 mm 62 mm 0-40 mm Normal max.37HRC
2002426 6t EVU 24 kg 6 t 131 mm 7610726106523 280 mm 59 mm 327 mm 37 mm 80 mm 549 mm 97 mm 42 mm 62 mm 0-50 mm Normal max.37HRC
2012561 0.5t EVU/H 1.9 kg 0.5 t 40 mm 7610726106363 123 mm 22 mm 134 mm 13 mm 39 mm 209 mm 44 mm 20 mm 28 mm 0-16 mm Hart max.47HRC
2012562 1t EVU/H 2.1 kg 1 t 52 mm 7610726106394 123 mm 28 mm 145 mm 13 mm 39 mm 22 mm 46 mm 20 mm 28 mm 0-20 mm Hart max.47HRC
2012563 2t EVU/H 7.6 kg 2 t 76 mm 7610726106431 192 mm 48 mm 209 mm 18 mm 68 mm 375 mm 61 mm 32 mm 44 mm 0-35 mm Hart max.47HRC
2012564 3t EVU/H 14.8 kg 3 t 101 mm 7610726106462 225 mm 55 mm 262 mm 22 mm 73 mm 446 mm 71 mm 42 mm 58 mm 0-40 mm Hart max.47HRC
2012565 5t EVU/H 16 kg 5 t 101 mm 7610726106493 225 mm 55 mm 262 mm 22 mm 73 mm 446 mm 71 mm 42 mm 62 mm 0-40 mm Hart max.47HRC
2012566 6t EVU/H 24 kg 6 t 131 mm 7610726106530 280 mm 59 mm 327 mm 37 mm 80 mm 549 mm 97 mm 42 mm 62 mm 0-50 mm Hart max.47HRC
2012567 0.5t EVU/S 1.9 kg 0.5 t 40 mm 7610726106370 123 mm 22 mm 134 mm 13 mm 39 mm 209 mm 44 mm 20 mm 28 mm 0-16 mm Edelstahl max.37HRC
2012568 1t EVU/S 2.1 kg 1 t 52 mm 7610726106417 127 mm 28 mm 145 mm 13 mm 39 mm 237 mm 44 mm 20 mm 28 mm 0-20 mm Edelstahl max.37HRC
2012569 2t EVU/S 7.6 kg 2 t 76 mm 7610726106448 192 mm 48 mm 209 mm 18 mm 68 mm 375 mm 61 mm 32 mm 44 mm 0-35 mm Edelstahl max.37HRC
2012570 3t EVU/S 14.8 kg 3 t 101 mm 7610726106479 225 mm 55 mm 262 mm 22 mm 73 mm 446 mm 71 mm 42 mm 58 mm 0-40 mm Edelstahl max.37HRC
2012571 5t EVU/S 16 kg 5 t 101 mm 7610726106516 225 mm 55 mm 262 mm 22 mm 73 mm 446 mm 71 mm 42 mm 62 mm 0-40 mm Edelstahl max.37HRC
2012572 6t EVU/S 24 kg 6 t 131 mm 7610726106547 280 mm 59 mm 327 mm 37 mm 80 mm 549 mm 97 mm 42 mm 62 mm 0-50 mm Edelstahl max.37HRC
